Монтаж фурнитуры для откатных ворот

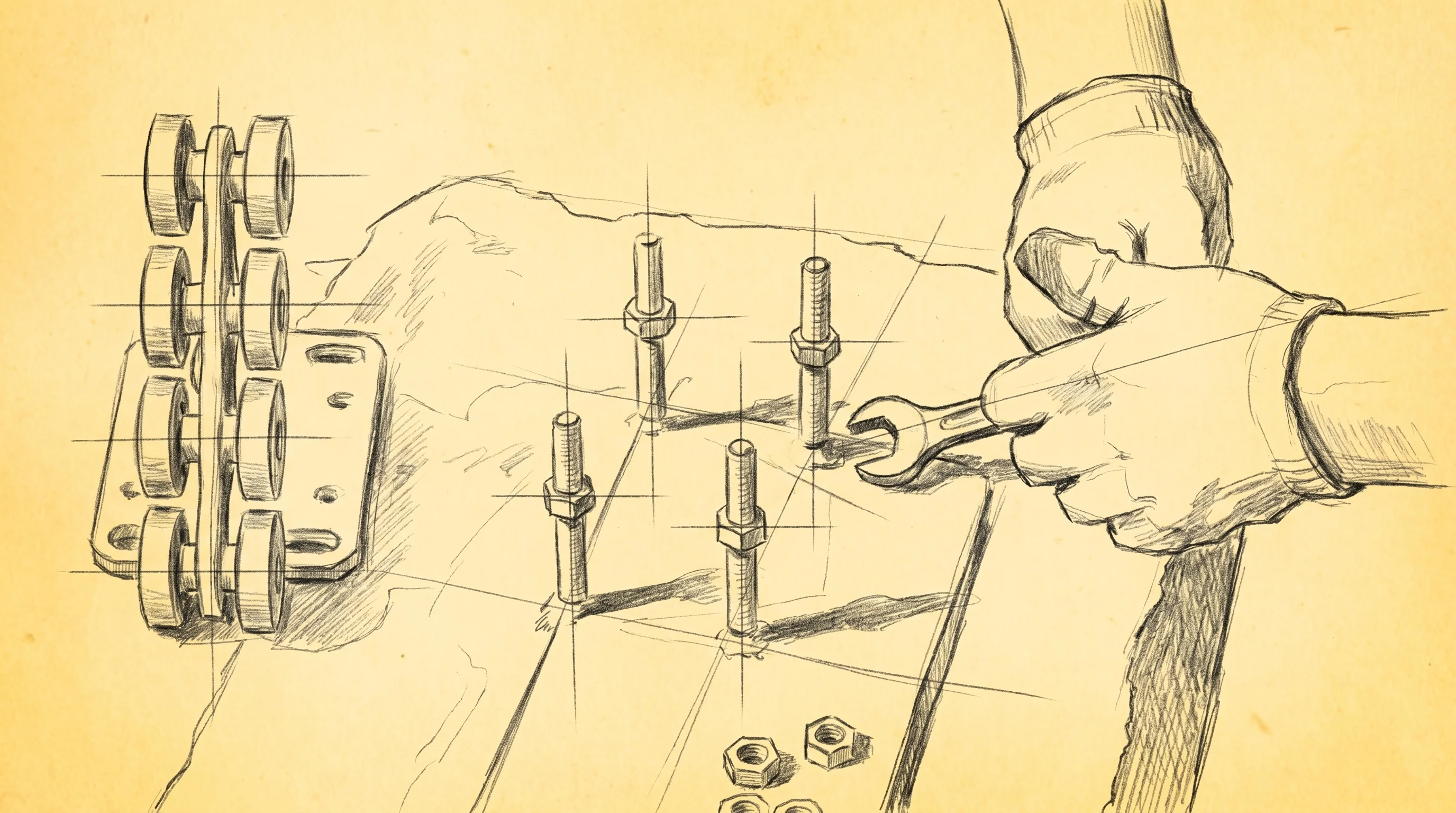

На закладной швеллер необходимо смонтировать регулировочные площадки для роликовых кареток. Они выполняют сразу две функции: позволяют корректировать клиренс полотна (в диапазоне до 5 см) и обеспечивают точную соосность опор, что исключает быстрый износ механизма. Монтаж предельно прост: прихватите крепежные болты к швеллеру точечной сваркой, накрутите нижние гайки, посадите на них роликовые тележки и надежно зафиксируйте конструкцию верхними гайками.

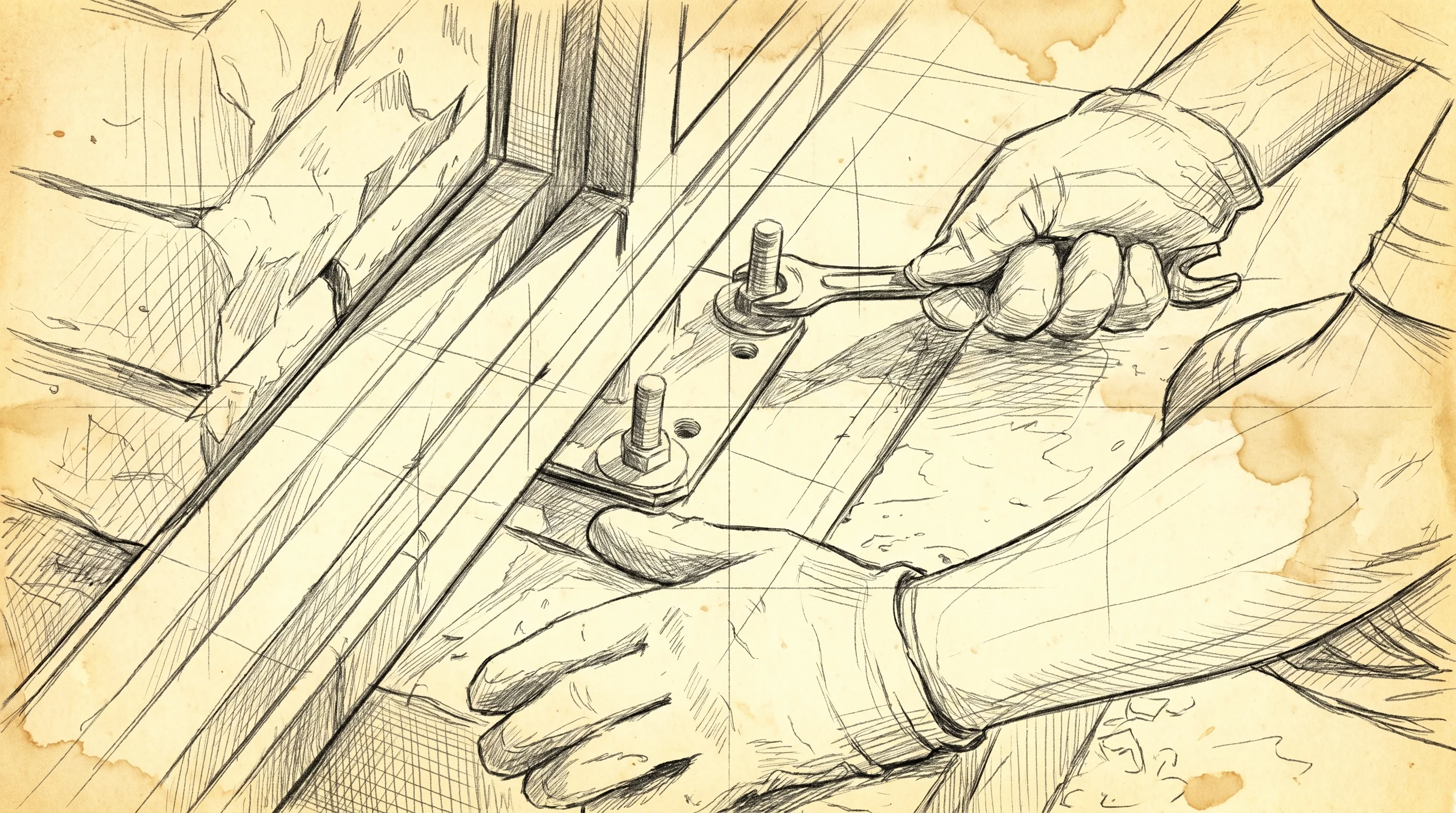

Наденьте направляющую балку каркаса на роликовые каретки и оцените плавность хода. Если створка идет туго или с перекосом - немного отпустите верхние гайки на креплениях опор. После этого прокатите ворота вперед-назад несколько раз, чтобы ролики сами встали на свои места, и только затем окончательно затяните крепеж.

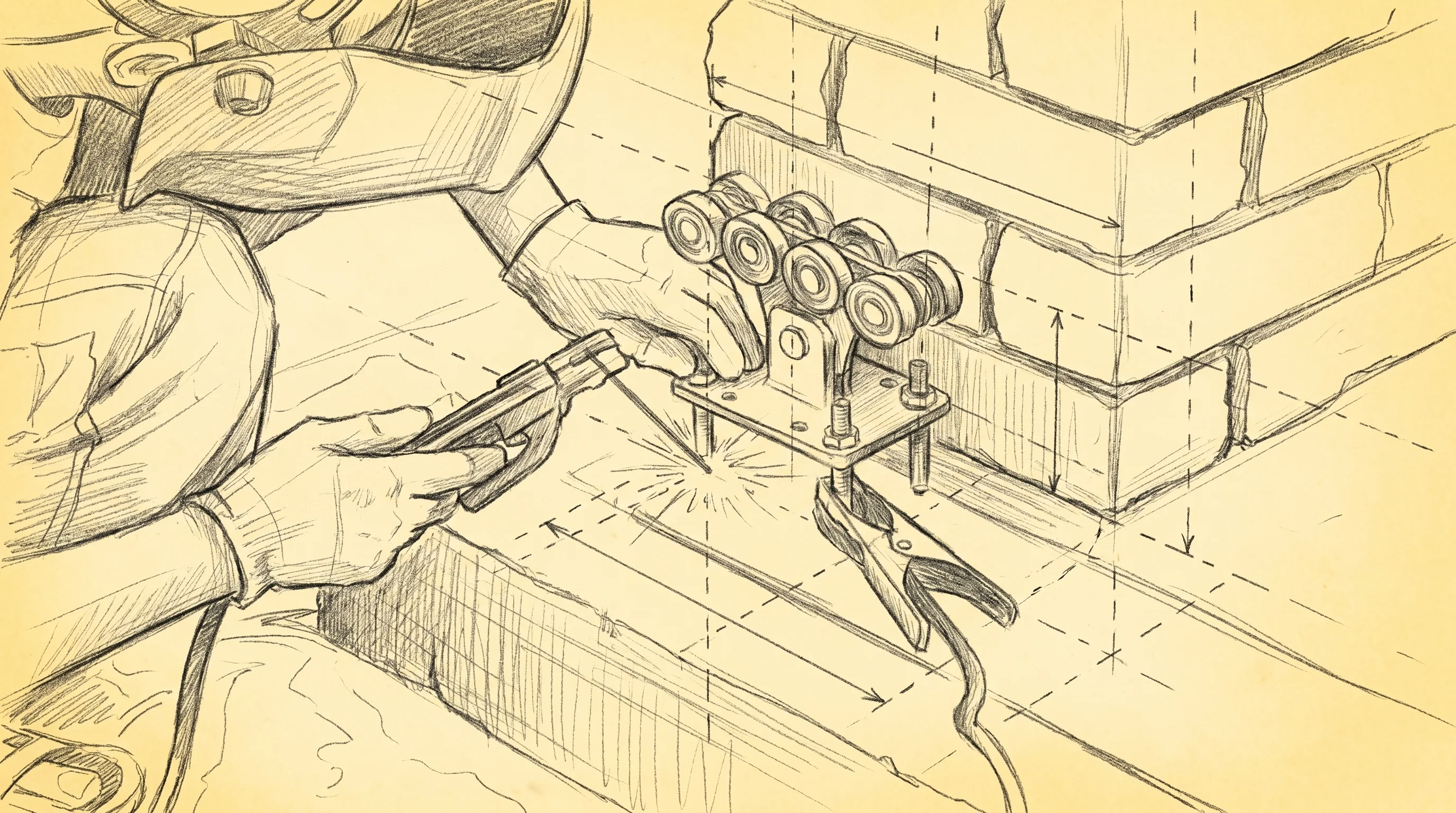

Убедившись, что створка ходит легко и без рывков, аккуратно снимите раму с роликовых опор. После этого можно капитально обварить регулировочные подставки по всему контуру прилегания к швеллеру.

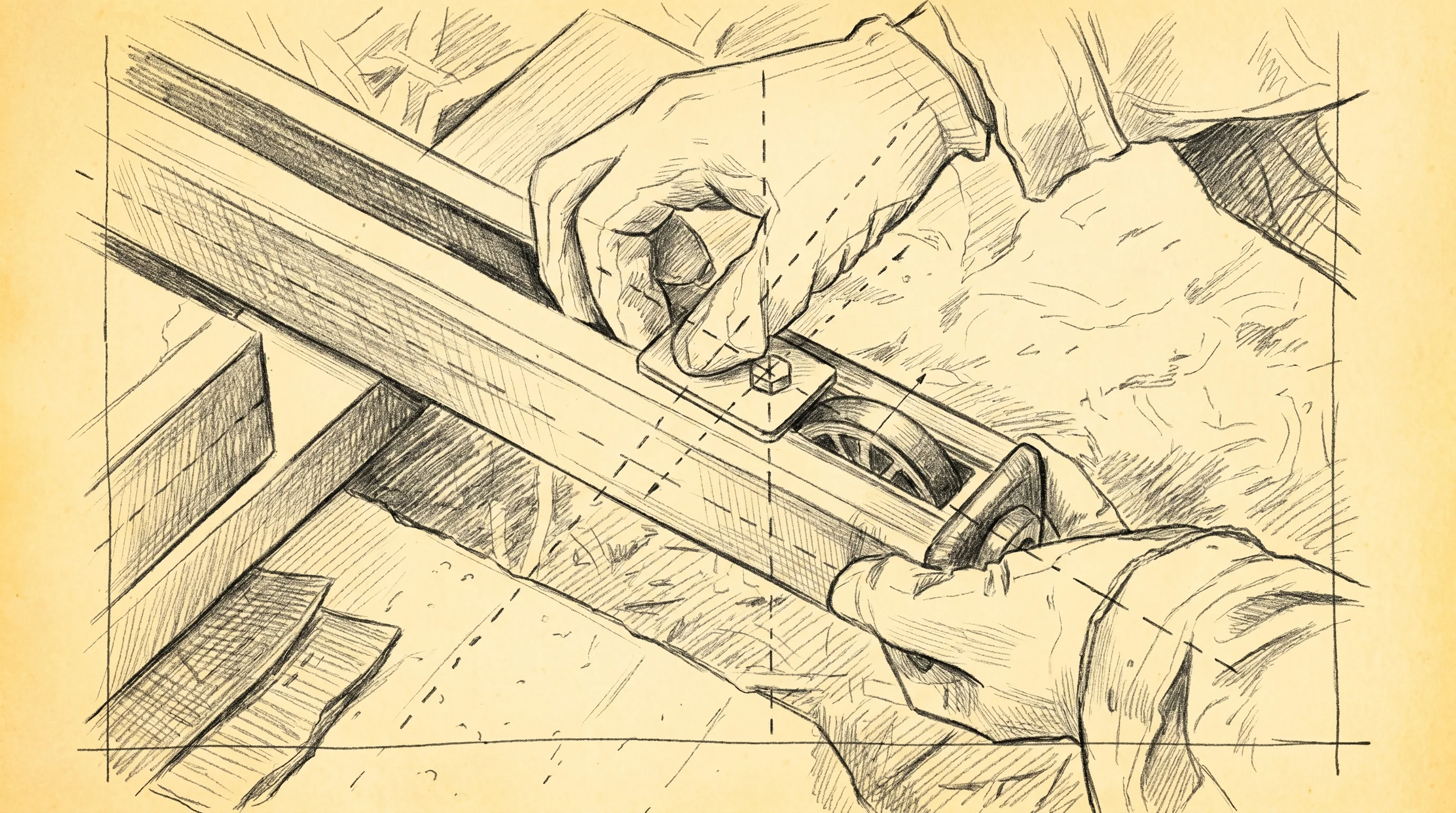

В передний торец направляющей балки установите концевой ролик. Его можно затянуть болтами из комплекта, но для максимальной надежности деталь лучше прихватить сваркой. В завершение закройте торцы профиля специальными заглушками - это защитит внутренний механизм от снега, влаги и мусора.

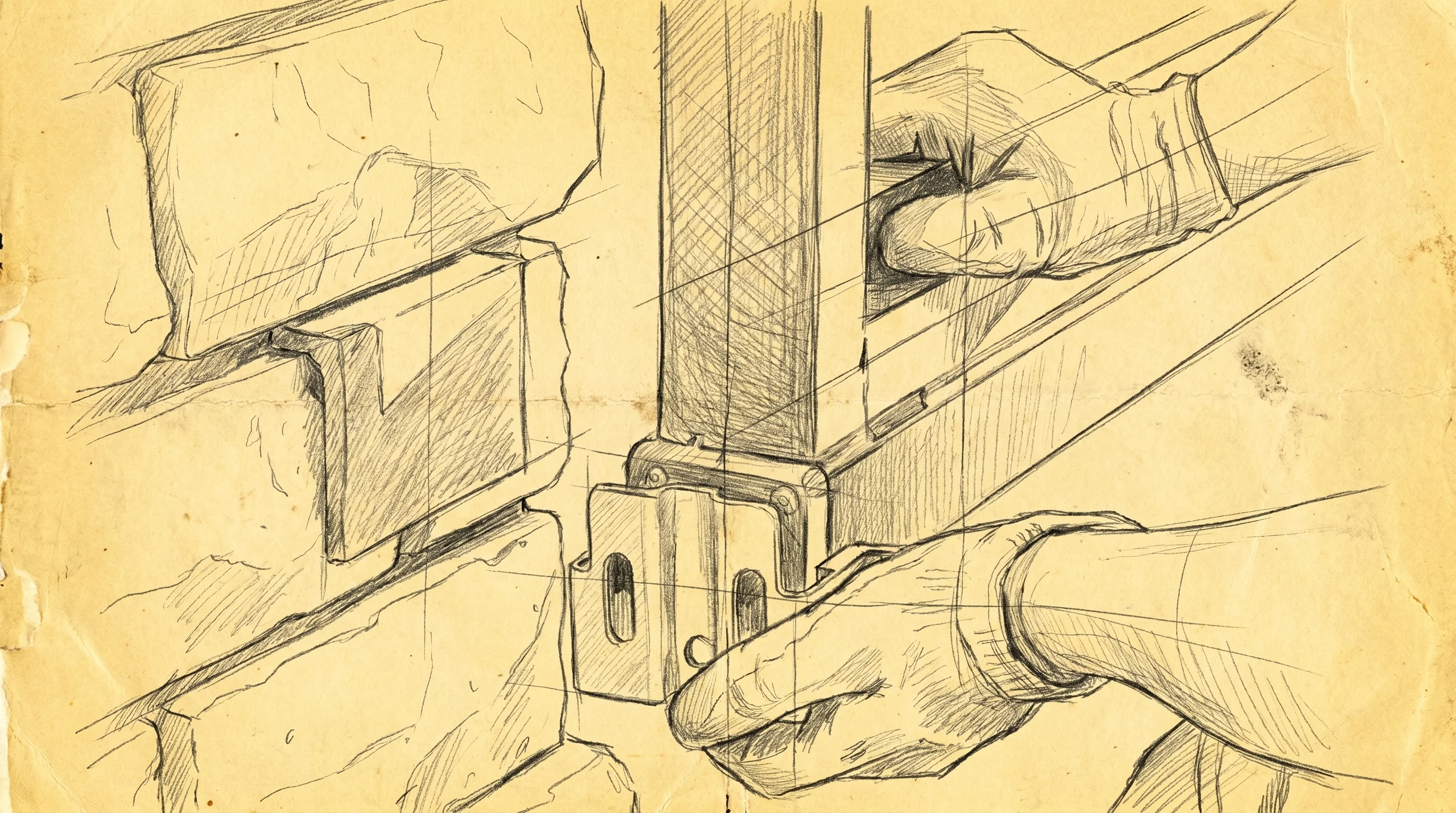

Верните раму обратно на роликовые опоры и закройте ворота до упора. В этой точке приварите к приемному столбу нижний улавливатель. Выставляйте его по высоте так, чтобы концевой ролик плавно заезжал внутрь, а сам ловитель - слегка приподнимал створку. Это снимет лишнюю нагрузку с несущих роликов.

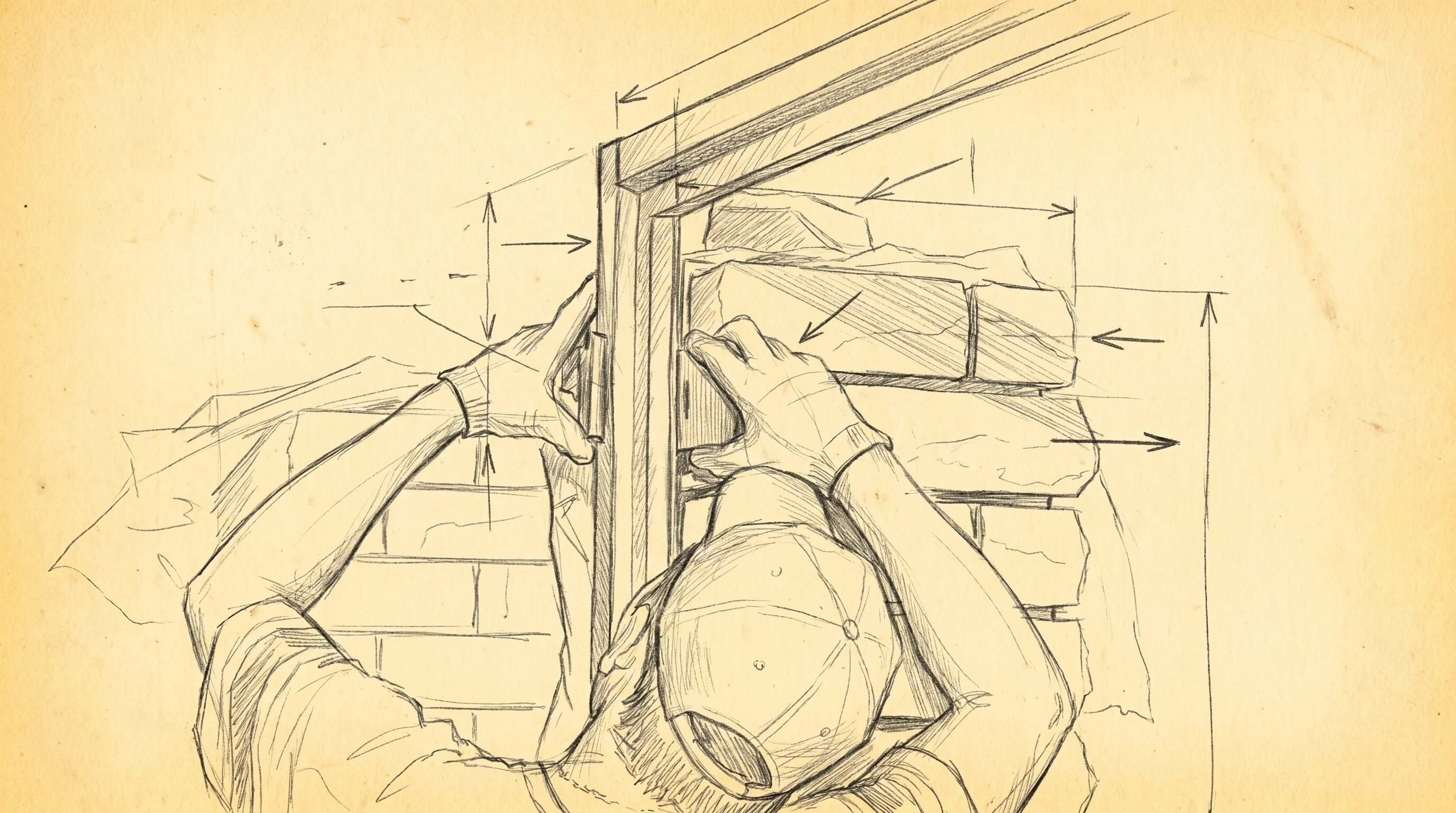

На этом же приемном столбе смонтируйте верхний ловитель. Приваривайте его на такой высоте, чтобы деталь надежно обхватывала и фиксировала верхний угол рамы, когда створка полностью закрыта.

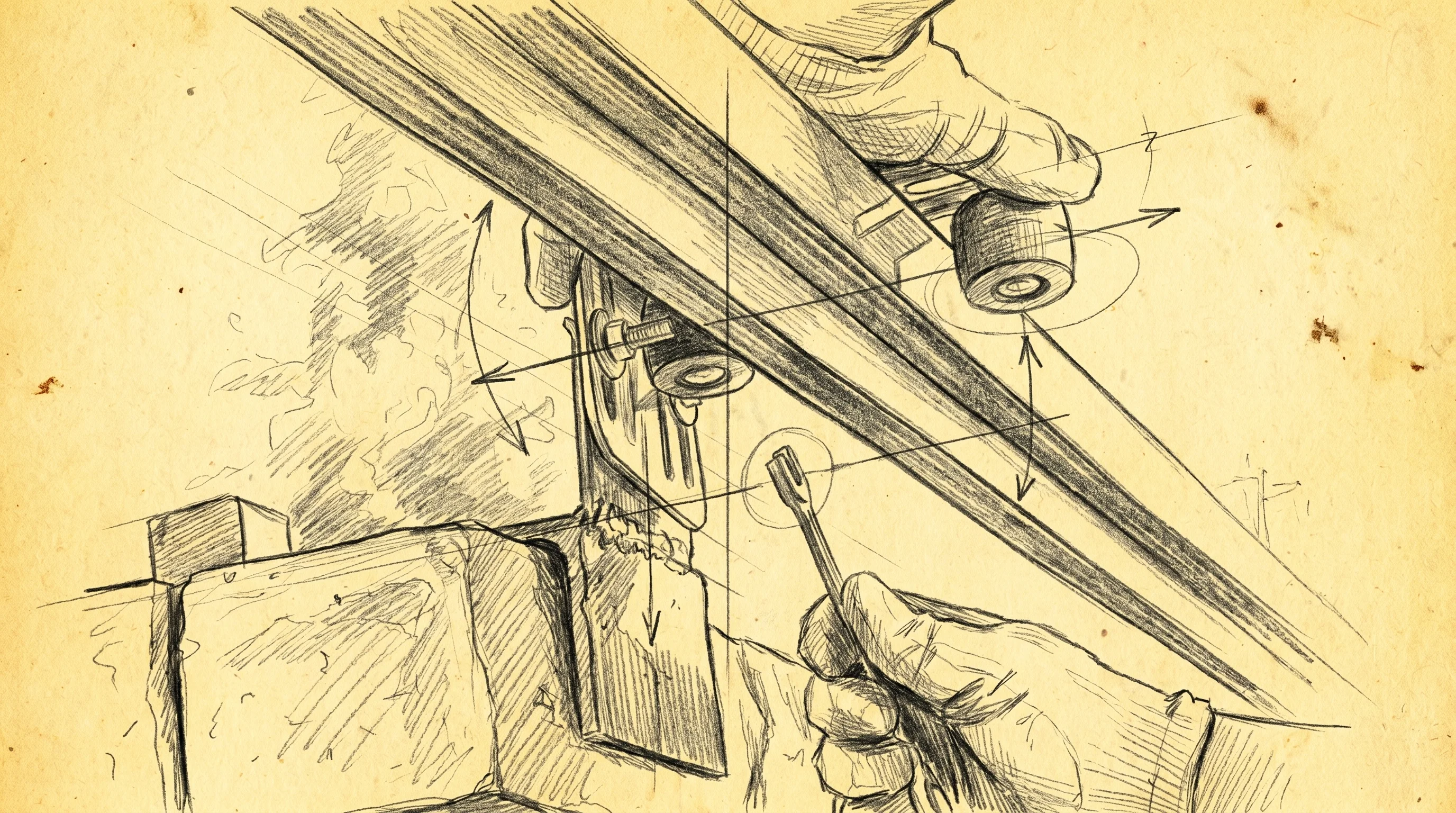

К несущему столбу приварите кронштейн с верхними поддерживающими роликами. Выставьте их так, чтобы они обхватывали полотно с двух сторон. После этого обязательно отрегулируйте зажим - ролики должны удерживать раму строго вертикально, но не тормозить ее плавный ход.

Механический монтаж завершен - ворота готовы к работе в ручном режиме. Но толкать створку руками под проливным дождем или ветром - не самый удобный вариант. Гораздо практичнее автоматизировать въезд, чтобы управлять воротами с пульта, брелока или просто через приложение на телефоне.
