Установка распашных ворот: полное руководство от разметки до настройки автоматики
Грамотная установка распашных ворот - это фундамент безопасности и комфорта на любом участке. В отличие от откатных систем, распашные конструкции требуют безупречной геометрии еще на этапе подготовки проема. Ошибки в расчетах или нарушении технологии бетонирования приводят к тому, что створки начинают цеплять землю, а петля испытывает критические нагрузки. Даже самые качественные металлические ворота не прослужат долго, если монтаж распашных ворот выполнен с нарушениями.
В этой статье мы разберем правильную установку распашных ворот от А до Я. Вы получите детальную инструкцию по установке распашных ворот, узнаете нюансы монтажа на кирпичные опоры и освоите установку автоматики на распашные ворота своими руками. Материал подготовлен экспертами АО «Автоматические Ворота и Двери» и актуален как для самостоятельной работы, так и для контроля подрядчиков. Мы не просто расскажем, как сделать конструкцию, но и объясним физику процессов, чтобы ваши ворота работали десятилетиями.
1. Подготовка и расчет конструкции распашных ворот
Прежде чем начать изготовление и монтаж, необходимо провести тщательные замеры участка. Пошаговая установка распашных ворот своими руками начинается не со сварки, а с чертежа. Нужно учесть ширину проезда, вес створок, тип обшивки (профнастила, дерева или сендвич-панелей) и наличие калитки.
Расчет зазоров и геометрии
Конструкции распашного типа чувствительны к перепадам температур и влажности. При планировании работ важно заложить технологические зазоры:
- Между створками в закрытом состоянии: 4–6 мм.
- Между створкой и столбом: 8–10 мм (для свободного хода петли).
- Нижний клиренс: минимум 100 мм для регионов со снегом, 50–70 мм для асфальтированных площадок.
Правильная установка распашных ворот подразумевает учет парусности. Если вы планируете купить тяжелую кованую модель или сплошную обшивку из профнастила, площадь створок напрямую влияет на выбор петли и приводов. Для стандартного проема 3–4 метра оптимально разделить ворота на две равные створки. Асимметричные конструкции (например, с встроенной калиткой) требуют усиленного столба и дополнительных упоров.

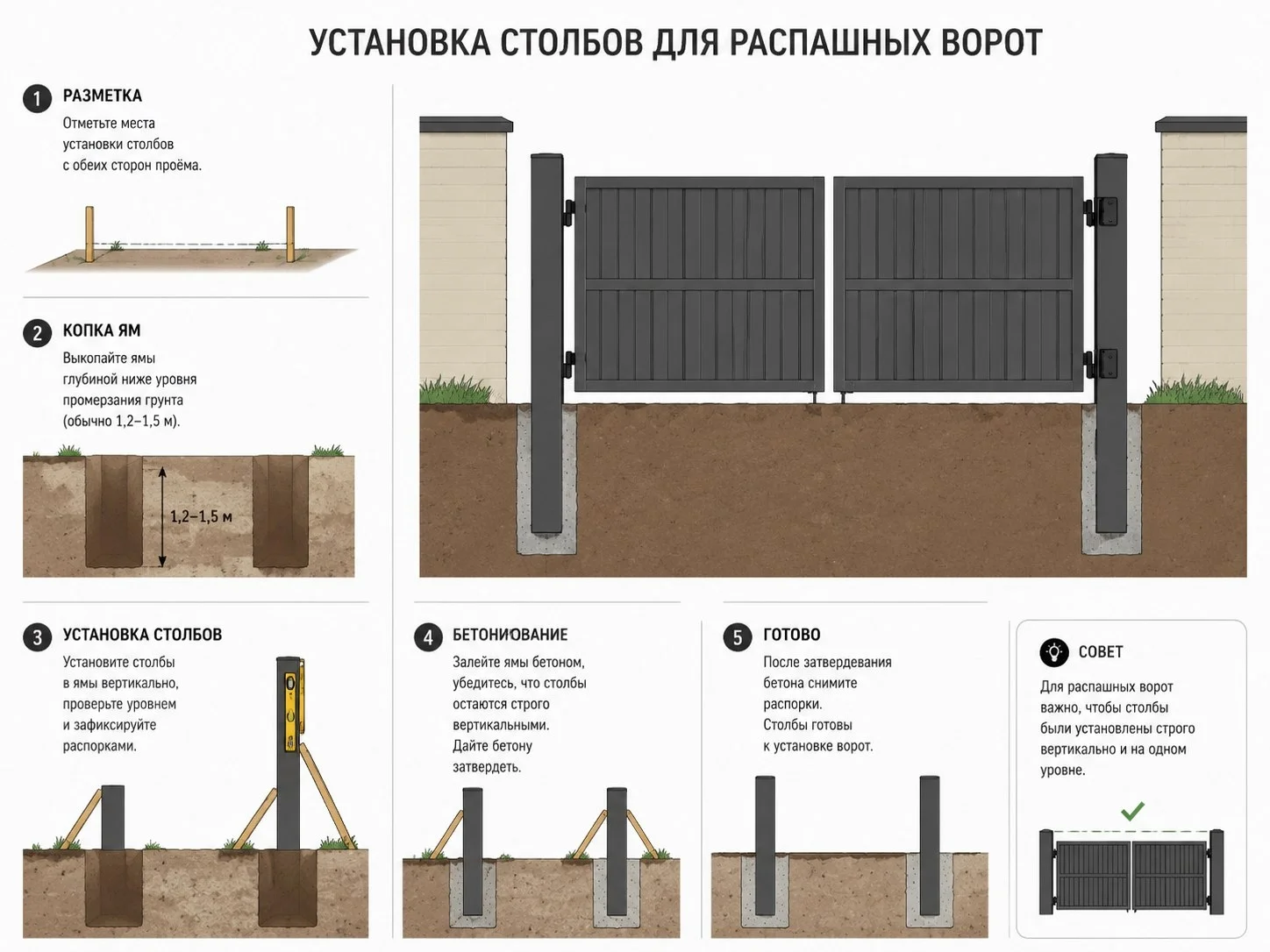

2. Установка столбов для распашных ворот: фундамент надежности
Установка столбов для ворот распашных своими руками - самый ответственный этап. Именно опоры воспринимают динамические нагрузки при открывании и ветровое давление. Столб должен быть заглублен ниже точки промерзания грунта, характерной для вашего региона (в Москве и области это обычно 1,4–1,6 м).
Технологии монтажа опор
Существует несколько способов, как выполняется установка столбов под распашные ворота:
Бетонирование металлической трубы
Наиболее распространенный метод для распашных систем. Используется труба 80×80 или 100×100 мм. Яма бурится диаметром 250–300 мм, дно засыпается щебнем. Труба выставляется по уровню и бетонируется маркой М300.
На кирпичные столбы
Требует предварительного устройства армированного фундамента и закладных деталей. Закладные (швеллер или пластины) привариваются к арматурному каркасу столба до кладки кирпича. Без надежных закладных монтаж распашных ворот на кирпич невозможен - анкеры не выдержат вес створок.
Бутование
Подходит для пучинистых грунтов. Пространство вокруг столба заполняется смесью щебня и песка с послойной трамбовкой. Это компенсирует силы морозного пучения и защищает ворота от деформации.
При установке столбов для распашных ворот критически важно соблюсти вертикальность. Отклонение даже на 2 градуса приведет к тому, что створки будут самопроизвольно открываться или закрываться. Используйте лазерный нивелир и временные распорки до полного схватывания бетона. Срок созревания бетона - минимум 7 дней, после чего можно продолжать монтаж распашных ворот своими руками.
3. Сборка створок и установка петель
Когда опоры готовы, начинается установка створок распашных ворот. Каркас варится из профильной трубы (обычно 60×40 или 40×40 мм) на ровной горизонтальной поверхности. Диагонали проверяются после каждого прихвата сварки.
Нюансы крепления петель
Петля - узел, определяющий долговечность распашных систем. Для тяжелых ворот используются подшипниковые модели диаметром 20–30 мм. Установка распашных ворот своими руками предполагает следующий алгоритм навески:
- Разметка мест крепления на столбе и каркасе створки.
- Приварка нижней части петли к опоре, верхней - к створке. Шов должен быть сплошным, но без перегрева металла.
- Навешивание створок с использованием подставок для фиксации нижнего зазора.
- Проверка хода. Створки должны открываться плавно, без рывков и затираний.
4. Установка автоматики на распашные ворота своими руками
Монтаж автоматики для распашных ворот своими руками превращает механическую конструкцию в комфортную систему доступа. Автоматические ворота требуют правильного подбора оборудования и точной настройки.
Типы приводов для распашных ворот: примеры монтажа
Выбор механизма зависит от ширины створок, веса и интенсивности использования:
Линейные приводы
Самые компактные и доступные по ценам. Крепятся непосредственно к столбу и створке. Идеальны для установки привода распашных ворот с открыванием внутрь. Требуют минимального расстояния от края столба до петли (до 60 мм).
Рычажные приводы
Предназначены для широких столбов (кирпичных, каменных). Рычаг позволяет передать усилие на створки даже при значительном удалении оси петли. Установка механизма распашных ворот рычажного типа сложнее, но универсальнее.
Подземные приводы
Эстетичное решение, когда механизм скрыт в фундаменте. Сложны в установке, требуют качественного дренажа. Используются редко из-за высокой стоимости работ.

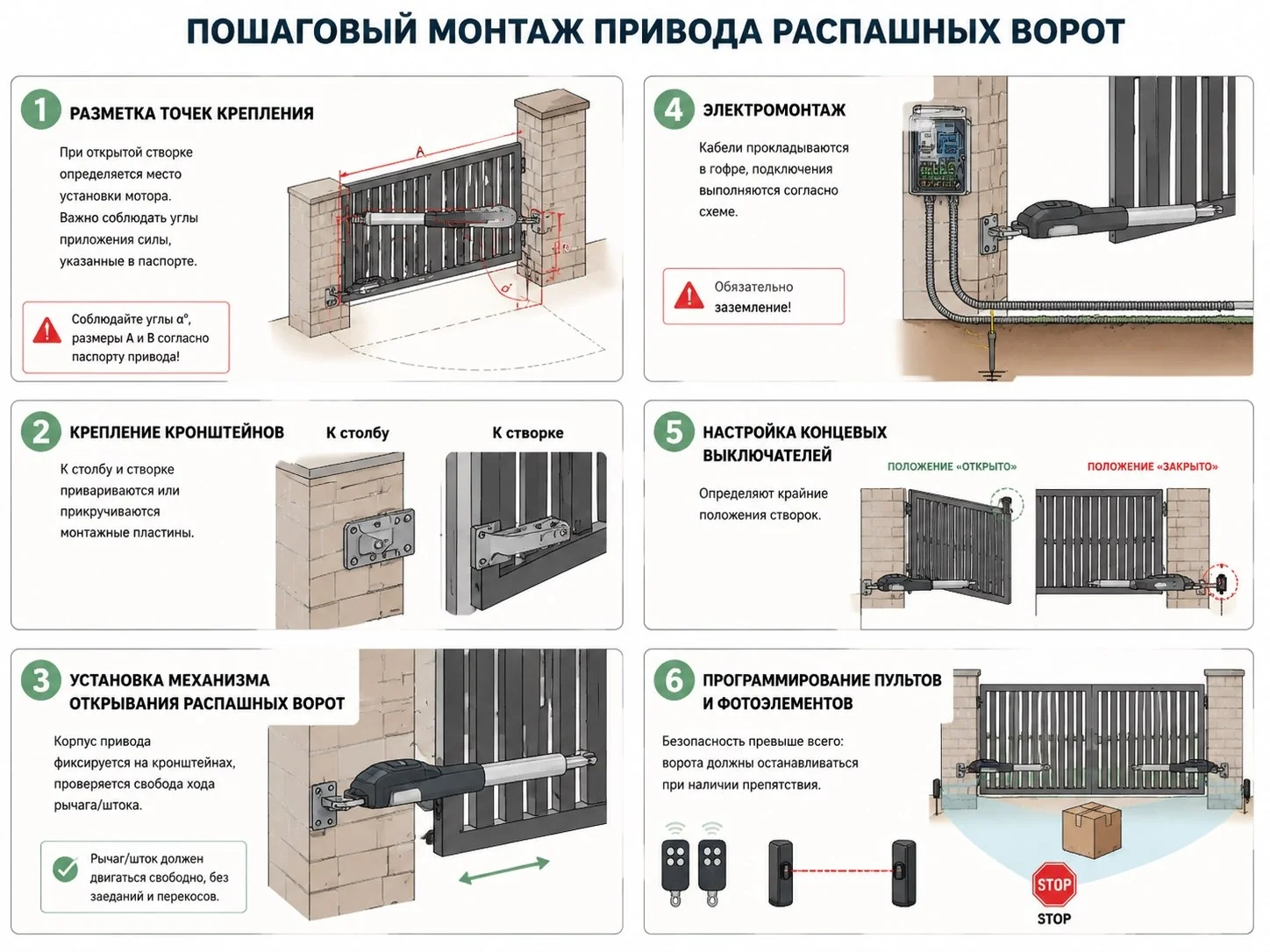

Пошаговый монтаж привода распашных ворот
Установка приводов на распашные ворота своими руками выполняется строго по инструкции производителя, но есть общие правила:
- Разметка точек крепления. При открытой створке определяется место установки мотора. Важно соблюдать углы приложения силы, указанные в паспорте.
- Крепление кронштейнов. К столбу и створке привариваются или прикручиваются монтажные пластины.
- Установка механизма открывания распашных ворот. Корпус привода фиксируется на кронштейнах, проверяется свобода хода рычага/штока.
- Электромонтаж. Кабели прокладываются в гофре, подключения выполняются согласно схеме. Обязательно заземление!
- Настройка концевых выключателей. Определяют крайние положения створок.
- Программирование пультов и фотоэлементов. Безопасность превыше всего: ворота должны останавливаться при наличии препятствия.
Установка распашных ворот с автоматикой также включает регулировку усилия и скорости. Чрезмерное усилие может повредить створки или травмировать человека. Монтаж привода распашных ворот своими руками завершается тестовым циклом (минимум 10 полных открытий-закрытий) без сбоев.
5. Типичные ошибки при монтаже распашных ворот
Даже имея подробную инструкцию, мастера допускают промахи. Знание чужих ошибок сэкономит вам время и деньги:
❌Игнорирование закладных
Попытка закрепить привод на пустотелый кирпич анкерами заканчивается вырыванием крепежа. Установка автоматических распашных ворот своими руками возможна только на подготовленные основания.
❌Неверный выбор петли
Одна петля на створку весом 150 кг - гарантия провисания через месяц. Нужен запас прочности.
❌Отсутствие упоров
Без центральных и боковых фиксаторов ветер может вырвать створки из петли или сломать привод.
❌Нарушение последовательности
Покраска до завершения всех сварочных работ и установки фурнитуры приводит к повреждению покрытия.
❌Экономия на кабеле
Использование тонкого провода для питания автоматики вызывает падение напряжения и сбои в работе механизма.
Реализованные проекты
Заключение
Установка распашных ворот своими руками пошагово - это комплекс инженерных задач, требующий внимания к деталям, качественных материалов и соблюдения технологий. От правильного выбора столба и петли до точной установки привода распашных ворот - каждый этап влияет на итоговый результат. Ворота должны работать тихо, безопасно и надежно в любых погодных условиях. Соблюдая рекомендации из этой инструкции, вы сможете сделать долговечную въездную группу на своем участке.
Однако, если вы хотите гарантировать безупречный результат и сэкономить свое время, доверьте изготовление и монтаж профессионалам. Компания АО «Автоматические Ворота и Двери» предлагает распашные ворота под ключ с гарантией качества. Наши специалисты выполнят полный цикл работ: от замера и проектирования конструкции до установки автоматики на распашные ворота и финальной настройки. Мы работаем в Челябинске, Екатеринбурге и Ростове-на-Дону, используем сертифицированные комплектующие и даем честную гарантию.
Узнать цены и заказать распашные ворота с установкой под ключ можно по ссылке. Инвестируйте в надежность и комфорт уже сегодня!
