Монтаж секционных ворот: полная пошаговая инструкция, требования к проему и разбор ошибок
Экспертное руководство по монтажу секционных ворот
Качественная установка секционных ворот своими руками - это не просто механическая сборка деталей из коробки, а высокоточный инженерный процесс. От него напрямую зависят теплоизоляция, бесшумность работы и безопасность гаражных систем. Статистика сервисных центров неумолима: до 80% поломок происходят не из-за брака завода, а по причине нарушений геометрии проема или ошибок на этапе сборки.
Данная пошаговая инструкция поможет вам понять, как установить секционные ворота своими руками, что надо подготовить для монтажа подъемных ворот и как избежать фатальных ошибок, способных привести к травмам или выходу механизма из строя.
Преимущества и недостатки секционных систем
Прежде чем купить комплект секционных ворот, важно объективно оценить конструкции.
Преимущества:
- Высокая теплоизоляция: Сэндвич-панели толщиной 40–45 мм с пенополиуретаном по теплопроводности сопоставимы с кирпичной стеной толщиной 60 см.
- Экономия пространства: При открывании полотно движется вверх и вдоль потолка, не требуя свободного места перед гаражом, в отличие от распашных или откатных систем.
- Взломоустойчивость: Закрытые направляющие и внутренние петли, а также возможность установки ригельного замка делают проникновение крайне затруднительным.
- Удобство: Легкий ход позволяет открывать ворота одной рукой, а автоматические системы с электроприводом делают процесс полностью дистанционным.
Недостатки:
- Требовательность к проему: Необходима строгая геометрия и достаточная несущая способность стен.
- Цена: Стоимость выше, чем у простых распашных металлических дверей, особенно при заказе автоматики.
- Необходимость обслуживания: Требуется ежегодная протяжка крепежа и смазка подвижных узлов.
Виды конструкций по типу подъема
Выбор типа монтажа зависит от высоты притолоки (расстояния от верха проема до потолка) и глубины помещения.
Стандартный подъем
Самый популярный вариант. Требуется притолока от 210 мм. Пружины и вал располагаются над проемом, направляющие изгибаются под углом 45 или 90 градусов.
Низкий подъем
Применяется при дефиците места (притолока 100–140 мм). Используются пружины растяжения по бокам или специальный торсионный механизм малого диаметра. Полотно уходит под потолок практически горизонтально.
Высокий подъем
Для помещений с высокими потолками (притолока от 500 мм). Используются дополнительные вертикальные и горизонтальные профили, чтобы поднять полотно выше, освобождая пространство под потолком для коммуникаций или хранения.
Вертикальный подъем
Применяется в промышленных ангарах с очень высокими потолками. Полотно уходит строго вертикально вверх. Для бытовых гаражные помещений используется редко.
Что надо подготовить для монтажа подъемных ворот: инструменты
Чтобы сделать работы качественно и безопасно, стандартного домашнего набора недостаточно. Вам потребуется:
- Измерительный инструмент: Лазерный нивелир (уровень), рулетка (5–10 м), отвес, маркер.
- Электроинструмент: Перфоратор (мощностью от 800 Вт) с бурами по бетону (8, 10, 12 мм), шуруповерт с набором бит, болгарка (для подрезки шпилек).
- Ручной инструмент: Набор гаечных ключей (особенно на 10, 13, 17), пассатижи, бокорезы, клепатель, молоток, строительный нож.
- Специальный инструмент: Два монтажных воротка (ломика) для взвода торсионных пружин.
- СИЗ (Средства индивидуальной защиты): Защитные очки (обязательно при работе с пружинами!), перчатки, каска.
- Для безопасности: Надежная стремянка и минимум один помощник (вес одной сэндвич-панели может достигать 15–20 кг).
Замеры и требования к проему

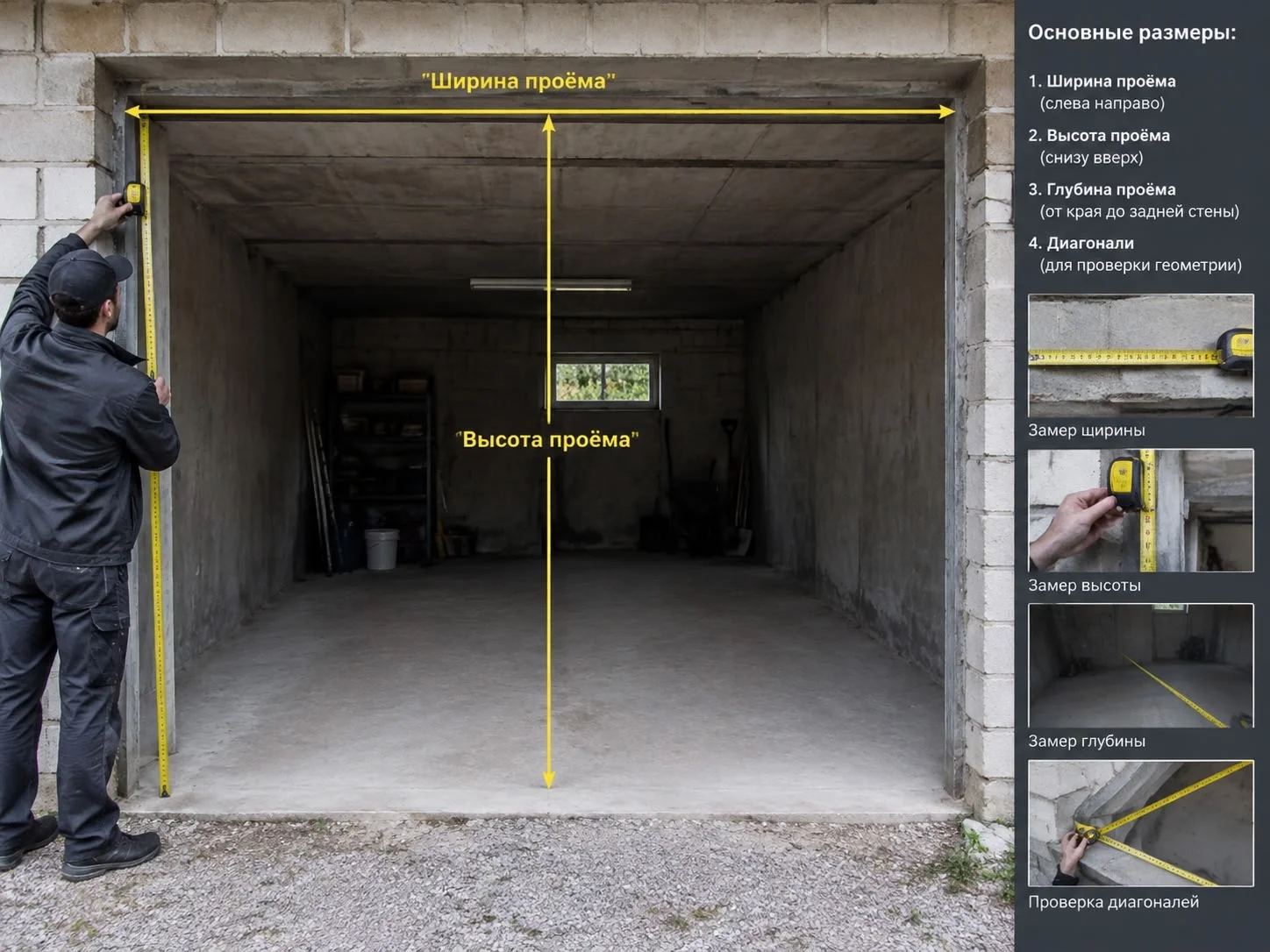

Установка гаражных секционных ворот начинается с точных замеров. Ошибка в 1–2 см может привести к тому, что ворота просто не встанут в проем. Замеры проводятся с внутренней стороны помещения.
- Ширина (B) и высота (H): Измеряются в трех точках (слева, справа, по центру). Для заказа берутся максимальные значения. Ширина должна быть на 60–80 см больше ширины автомобиля.
- Притолока (h): Измеряется от верхней точки проема до потолка. Для стандартного монтажа с электроприводом минимум составляет 210 мм.
- Боковые пристенки (b1, b2): Расстояние от края проема до угла помещения. Минимум — 125 мм для размещения вертикальных стоек.
- Глубина помещения (L): Критически важный параметр. Формула: Высота проема (H) + 500 мм (для ручного управления) или + 1000 мм (для установка ворот в гараж подъемные с электроприводом). Это гарантирует, что открытое полотно не помешает заезду автомобиля.
Подготовка проема:
Стены должны быть ровными, без наплывов штукатурки. Если стены выполнены из пеноблока или пустотелого кирпича, их несущей способности недостаточно для удержания тяжелых направляющих. В этом случае подготовка включает усиление проема: сварку закладного каркаса из металлического уголка (например, 50х50 мм) или использование сертифицированных химических анкеров.
Пошаговая инструкция: как установить секционные ворота в гараж своими руками
Ниже приведена универсальная схема монтажа секционных ворот. Всегда сверяйтесь с паспортом конкретного производителя (Alutech, DoorHan, Hormann), так как нюансы крепежа могут отличаться.
Этап 1. Сборка и установка несущего каркаса
- Распакуйте вертикальные стойки и наклейте на их внутренний паз эластичный резиновый уплотнитель. В местах стыка вертикальной и горизонтальной направляющей уплотнитель подрезается под углом 45 градусов для плотного примыкания.
- Соберите раму (вертикальные стойки + верхняя перемычка) на полу, стянув болтами.
- Установите раму в проем. С помощью лазерного уровня выставите строгую вертикаль и горизонталь. Временно зафиксируйте конструкцию струбцинами.
- Через монтажные отверстия в стойках просверлите стену, вставьте анкеры и затяните их. Проверьте диагонали рамы: разница не должна превышать 2–3 мм.
Этап 2. Монтаж потолочных направляющих
- Соберите горизонтальные направляющие с радиусными участками (дугами). Стыки должны быть идеально ровными, без выступов, иначе ролики будут стучать.
- Закрепите направляющие к потолку с помощью телескопических подвесов (кронштейнов). Подвесы позволяют регулировать высоту, компенсируя неровности бетонной плиты.
- Соедините горизонтальные направляющие задней перемычкой для жесткости конструкции. Еще раз проверьте уровень и параллельность направляющих относительно друг друга.

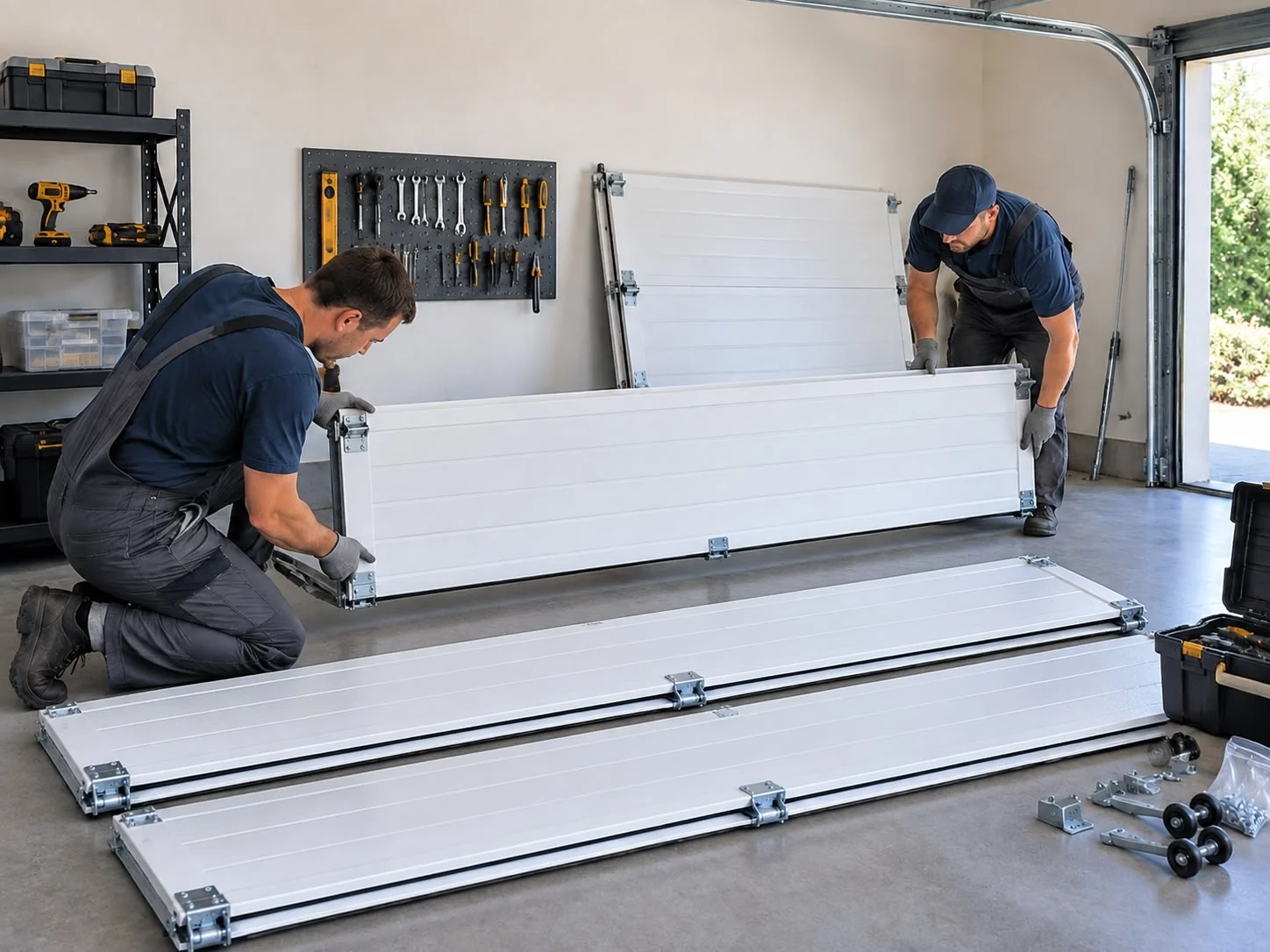

Этап 3. Сборка секционного полотна
- Установите первую (нижнюю) панель в проем. Проверьте ее горизонтальность уровнем. Если пол неровный, используйте только металлические пластины-прокладки под петли, но не дерево или пластик.
- Установите нижние кронштейны с роликами на первую панель.
- Последовательно, согласно заводской нумерации, укладывайте сверху остальные панели, соединяя их петлями и закручивая болты.
- На предпоследнюю панель установите верхние кронштейны с роликами. Верхняя (последняя) панель крепится без верхних роликов, она упирается в перемычку проема.
Этап 4. Монтаж пружинного механизма и тросов
Это самый ответственный и опасный этап.
- Установите торсионный вал с подшипниковыми узлами на верхнюю перемычку (или смонтируйте пружины растяжения по бокам, если выбран соответствующий тип).
- Зафиксируйте вал стопорными кольцами.
- Пропустите стальные тросы через нижние кронштейны, поднимите их вверх, перекиньте через верхние ролики и намотайте на барабаны на валу.
- Предварительный натяг: Сделайте 3–4 оборота барабана (точное число указано в паспорте ворот или на шильдике). Это создаст запас для компенсации веса полотна.
- Закрепите концы тросов в барабанах стопорными болтами.
Этап 5. Регулировка баланса и установка ограничителей
- Снимите временные фиксаторы (струбцины) с полотна.
- Поднимите ворота вручную примерно до середины высоты проема и отпустите. Правильно сбалансированные ворота должны оставаться на месте, не падая вниз и не уезжая вверх. Если ворота падают - добавьте обороты пружины. Если уезжают вверх - ослабьте пружину.
- Установите ограничители хода полотна на направляющие, чтобы ролики не вылетали за пределы рельсов при полном открытии.
- Смонтируйте ручку для ручного подъема и внутреннюю пружинную задвижку (при наличии).
Этап 6. Установка автоматики (опционально)
Если выполняется установка секционных подъемных ворот с электроприводом:
- Найдите центральную ось ворот и отметьте ее на потолке.
- Соберите монтажную рейку (цепную или ременную) и закрепите ее на потолочных кронштейнах строго по оси.
- Установите привод на рейку, соедините тягу с верхним кронштейном полотна ворот.
- Подключите блок управления к сети 220В, установите фотоэлементы безопасности и сигнальную лампу.
- Настройте концевые выключатели (открытие/закрытие) и усилие привода согласно инструкции.
Типичные ошибки при монтаже и таблица неисправностей
Анализ обращений в сервисные службы выявил самые частые нарушения, которые допускаются при попытке выполнить установку секционных ворот своими руками:
| Проблема | Причина (ошибка монтажа) | Метод устранения |
|---|---|---|
| Полотно падает вниз под собственным весом | Недостаточный взвод пружин, нарушен баланс конструкции. | Добавить количество оборотов пружины согласно таблице в паспорте изделия. |
| Полотно самопроизвольно поднимается вверх | Чрезмерный взвод пружин. | Ослабить натяжение пружины (строго с использованием воротков). |
| Ворота идут рывками, слышен хруст | Перекос вертикальных стоек или неправильная намотка троса на барабан. | Проверить диагонали каркаса, ослабить и заново равномерно натянуть тросы с обеих сторон. |
| Тяжелый ход, скрип металла | Отсутствие смазки, перетянутые крепежные болты направляющих, деформация профиля. | Смазать ролики и петли силиконовой смазкой, ослабить крепеж рамы и выставить его заново. |
| Нижняя часть не прилегает к полу (есть щель) | Неровный пол или слишком сильное натяжение пружин, приподнимающее полотна. | Проверить пол уровнем. Отрегулировать натяжение пружин на 0.5–1 оборот вниз. |
| Полотно перекошено при подъеме | Неравномерное натяжение тросов или смещение барабанов на валу. | Выровнять натяжение тросов, проверить, чтобы барабаны были зафиксированы на одинаковом расстоянии от опор. |
Особенности эксплуатации и ухода зимой
Чтобы секционные ворота служили долго, важно учитывать сезонные факторы:
- Наледь: Перед открытием ворот зимой всегда проверяйте нижний уплотнитель. Если он примерз к полу или покрылся коркой льда, аккуратно удалите наледь неабразивным инструментом. Попытка открыть ворота через лед приведет к срезанию нижних петель или поломке привода.
- Снег в направляющих: Регулярно очищайте вертикальные рельсы от снега и наледи, чтобы ролики могли свободно перемещаться.
- Фотоэлементы: В сильный снегопад линзы фотоэлементов могут загрязняться, что вызывает ложные срабатывания системы безопасности. Протирайте их мягкой тканью.
Секционные ворота ALUTECH
Заключение
Установка секционных подъемных ворот - это комплексная инженерная задача. Теоретически, изучив подробное видео и имея под рукой эту инструкцию, установка секционных ворот в гараж своими руками возможна для человека с хорошими техническими навыками.
Однако на практике этот процесс требует не только наличия специфического инструмента (воротков, лазерных нивелиров), но и глубокого понимания физики распределения нагрузок в подъемно-поворотных системах. Малейший перекос на этапе подготовки проема приведет к ускоренному износу роликов, разрыву тросов или поломке дорогостоящей автоматики. Кроме того, многие производители аннулируют гарантию на комплект, если монтаж выполнялся неквалифицированными лицами без составления акта выполненных работ.
Если вы хотите быть уверены в надежности, герметичности и безопасности системы на десятилетия вперед, разумным решением будет доверить эту задачу профессионалам. Это сэкономит ваше время, нервы и исключит риски, связанные с самостоятельной настройкой пружинных механизмов.
