Въездные ворота своими руками: полное руководство по изготовлению и монтажу

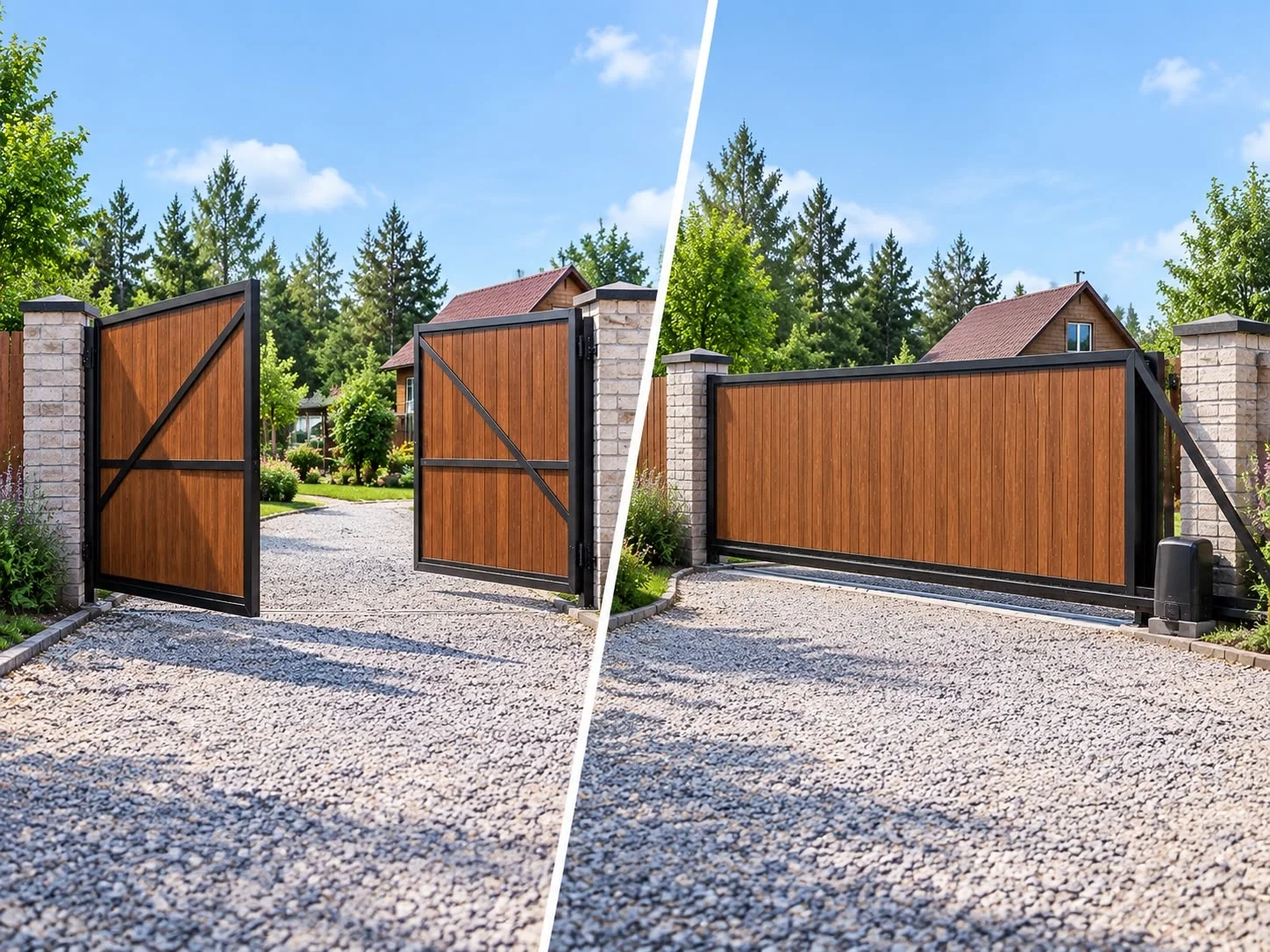

✔Распашные ворота: классическое решение

Распашные въездные ворота остаются самым популярным выбором для частных домов и дач. Такая конструкция состоит из двух створок, которые открываются внутрь или наружу участка на петлях, закрепленных на опорных столбах. Главные преимущества распашных ворот заключаются в простоте изготовления и установки, доступной стоимости комплектующих, а также возможности самостоятельного монтажа без привлечения специализированной техники.

Для изготовления каркаса распашных ворот обычно используется профильная труба сечением 60×40 мм или 60×30 мм. Обшивку выполняют из профнастила марки С8 или С10 толщиной 0,4–0,5 мм - это легкий, долговечный материал, который не требует сложного ухода. При желании можно комбинировать профнастил с элементами ковки или деревянными вставками, создавая уникальный дизайн въездной группы.

Распашные ворота могут быть как глухими, так и решетчатыми, а также комбинированными с встроенной калиткой. Последний вариант особенно популярен среди владельцев небольших участков, так как позволяет сэкономить место и материалы. Однако стоит учитывать, что встроенная калитка требует усиления каркаса и установки дополнительных ребер жесткости.

✔Откатные ворота: современная альтернатива

Откатные (сдвижные) ворота представляют собой конструкцию, которая перемещается вдоль забора по направляющей балке на роликовых опорах. Такой тип ворот идеален для участков с ограниченным пространством перед въездом, так как не требует свободной зоны для открывания створок. Однако изготовление и установка откатных ворот своими руками - это более сложная задача, требующая точных расчетов и определенных навыков.

Консольные откатные ворота состоят из нескольких основных элементов: подвижной створки с каркасом из профильной трубы, направляющей балки, роликовых тележек, улавливателей и опорных столбов. Для нормальной работы конструкции необходимо предусмотреть фундамент с закладным швеллером, длина которого составляет не менее 50% от ширины проема.

Главное преимущество откатных ворот - это удобство эксплуатации и возможность полной автоматизации. Такие ворота легко оснастить электроприводом, системой дистанционного управления и датчиками безопасности. Однако цена комплектующих для откатных конструкций значительно выше, чем для распашных аналогов, а монтаж требует большей точности и профессионального подхода.

Определение размеров проема

Стандартная ширина въездного проема для легкового автомобиля составляет 3–4 метра. Этого достаточно для комфортного заезда большинства транспортных средств. Если на участок планируется заезд грузовых машин или специальной техники, ширину проема следует увеличить до 4,5–5 метров.

Высота створок обычно составляет 1,8–2,2 метра. При выборе высоты необходимо учитывать несколько факторов: уровень снега в зимний период (чтобы створки не примерзали к земле), рельеф участка (наличие уклонов), а также высоту забора - ворота должны гармонично вписываться в общую ограждающую конструкцию.

При проектировании распашных ворот важно предусмотреть технологические зазоры:

• Между створками в закрытом положении: 10–15 мм (для компенсации теплового расширения металла летом)
• От нижнего края створки до земли: 5–10 см (для предотвращения заклинивания при вспучивании грунта или снежном покрове)
• От края створки до столба: 5–10 мм

Расчет материалов для каркаса

Для изготовления каркаса распашных ворот из профильной трубы необходимо рассчитать точное количество материалов. Рассмотрим пример для ворот шириной 4 метра и высотой 2 метра с двумя створками:

Материалы для одной створки размером 2×2 м:

• Профильная труба 60×40×3 мм для внешнего контура: периметр = (2+2)×2 = 8 метров
• Профильная труба 40×20×2 мм для ребер жесткости: 3 горизонтальные перемычки по 2 м = 6 метров
• Итого на две створки: 28 метров трубы 60×40 мм и 12 метров трубы 40×20 мм

Материалы для опорных столбов:

• Профильная труба 80×80×4 мм или 100×100×4 мм
• Длина одного столба: высота над землей (2,2 м) + заглубление (1,2–1,5 м) = 3,4–3,7 м
• На два столба: 7–7,5 метров трубы

Обшивка из профнастила:

• Площадь одной створки: 2×2 = 4 м²
• На две створки с учетом нахлеста: около 9–10 м² профнастила

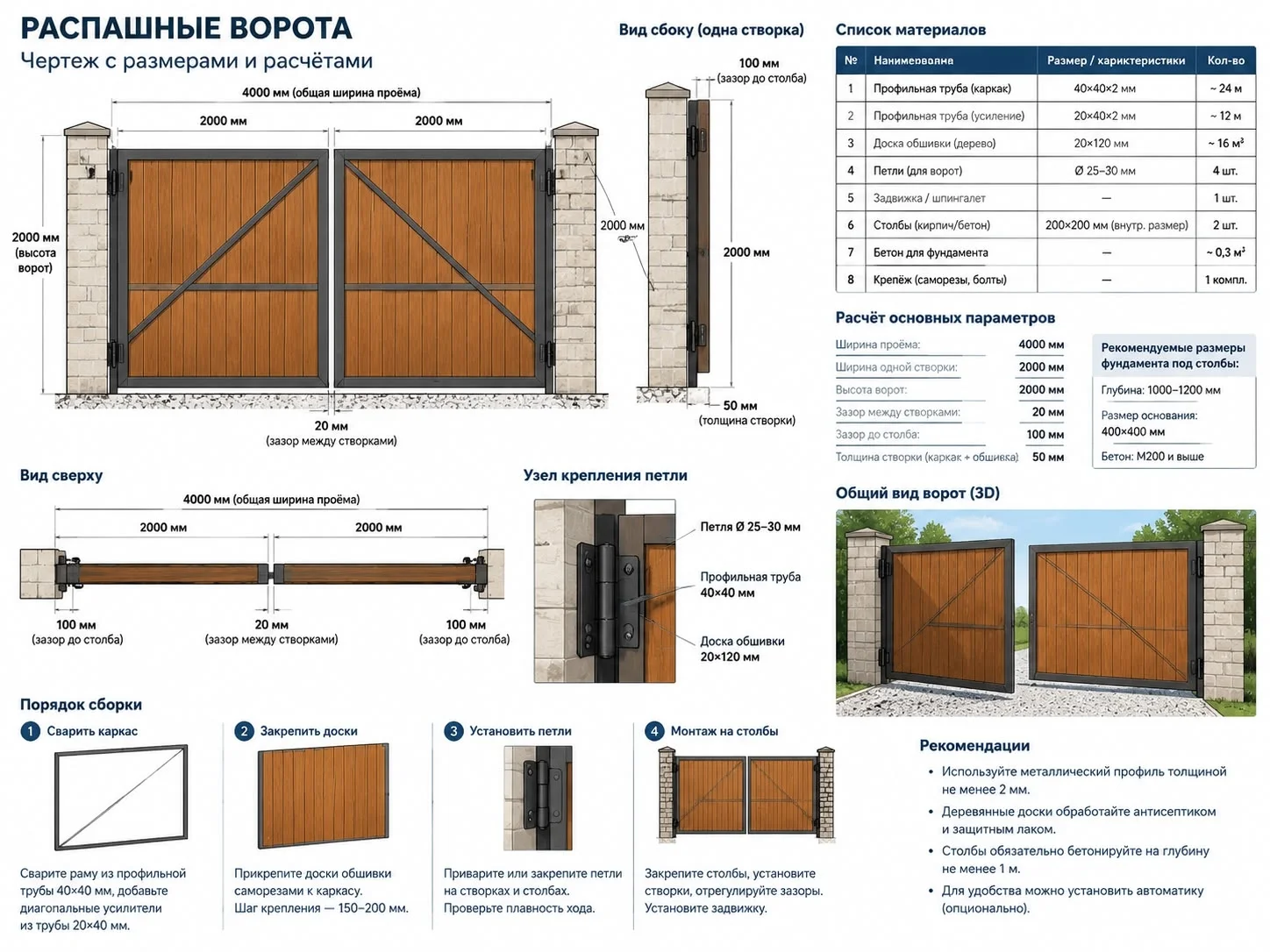

Создание чертежа и схемы

Грамотный чертеж должен содержать:

• Общий вид ворот с указанием всех размеров
• Схему каркаса с расположением ребер жесткости
• Разрезы узлов соединений (угловые стыки труб под 45°)
• Схему установки петель с указанием расстояний от краев (обычно 20–30 см)
• План расположения закладных элементов на опорных столбах
• Спецификацию материалов с указанием сечений и длин

На фото в интернете можно найти множество готовых чертежей, но лучше адаптировать их под конкретные условия вашего участка, учитывая рельеф, тип грунта и индивидуальные требования.

Материалы для распашных ворот

Профильная труба для каркаса:

• Для рамы створок: 60×40 мм или 60×30 мм с толщиной стенки 2–3 мм. Такое сечение обеспечивает необходимую жесткость и сопротивляемость ветровым нагрузкам.
• Для внутренних перемычек: 40×20 мм или 20×20 мм. Эти элементы предотвращают провисание обшивки и распределяют нагрузку.
• Для опорных столбов: 80×80 мм или 100×100 мм с толщиной стенки не менее 3–4 мм. Столбы испытывают максимальную нагрузку, поэтому экономия здесь недопустима.

Важно выбирать трубы из стали марки Ст3 или Ст20 по ГОСТ 32931-2015. Трубы с тонкими стенками или из низкокачественной стали быстро деформируются, что приведет к провисанию створок и перекосу конструкции.

Профнастил для обшивки:

Оптимальный выбор - профнастил марки С8 или С10 толщиной 0,45–0,5 мм с полимерным покрытием. Такой материал обладает следующими преимуществами:

• Легкий вес (не создает дополнительной нагрузки на петли и столбы)
• Устойчивость к коррозии благодаря цинковому слою и полимерному покрытию
• Простота обработки (режется ножницами по металлу)
• Доступная цена
• Широкая цветовая гамма (можно подобрать под цвет забора и крыши дома)

Альтернативные варианты обшивки:

• Деревянная доска или штакетник (требует обработки антисептиками и антипиренами)
• Кованые элементы (дорого, но очень красиво и долговечно)
• Сетка-рабица или 3D-сетка (бюджетный вариант для дачи)
• Поликарбонат (современно, но менее прочно)

Фурнитура и крепеж:

• Петли: цилиндрические с опорным подшипником диаметром 25–30 мм. Подшипник обеспечивает плавность хода, исключает скрип и провисание. На стандартные ворота достаточно 4 петель (по 2 на створку), на тяжелые конструкции - 6 петель.
• Запорный механизм: вертикальные шпингалеты, горизонтальные засовы, замки (навесные или врезные)
• Саморезы для профнастила: с резиновой EPDM-прокладкой, длиной 19–25 мм, цвет подбирается под цвет профлиста
• Грунт-эмаль по металлу: для антикоррозийной защиты каркаса (желательно 3-в-1: грунт, антикор, краска)
• Электроды для сварки: диаметром 3 мм (для труб до 3 мм толщины)

Материалы для откатных ворот

Если вы выбрали откатную конструкцию, дополнительно потребуются:

• Направляющая балка (рельс) 70×60×4 мм длиной, равной ширине проема плюс 40% на противовес
• Роликовые тележки (2 шт.) с подшипниками
• Верхний и нижний улавливатели
• Концевой ролик
• Верхний поддерживающий кронштейн с роликами
• Швеллер №16 или №18 для закладной (длина = 50% ширины проема)
• Арматура 12 мм для армирования фундамента

Инструменты для работы

Этап 1: Установка опорных столбов

Монтаж опорных столбов - самый ответственный этап, от которого зависит геометрия всей конструкции. Даже небольшое отклонение от вертикали в несколько миллиметров может привести к заметному перекосу створок и их заклиниванию.

1. Разметка и копка ям
   Определите точное место установки столбов, отступив от угла участка минимум 1 метр. Отметьте центры ям колышками, проверьте расстояние между ними. Выкопайте ямы диаметром 30–40 см и глубиной 1,2–1,5 м. На дно насыпьте песчаную подушку толщиной 10–15 см, пролейте водой и утрамбуйте.
2. Установка столбов
   Опустите профильную трубу в яму, временно зафиксируйте подпорками. С помощью уровня проверьте вертикальность в двух плоскостях. Выставьте высоту над землей (2–2,2 м). Заполните яму гранитным щебнем фракции 20–40 мм слоями по 10–15 см с тщательным трамбованием.
3. Установка закладных для петель
   На столбах приварите закладные пластины из стали толщиной 3–4 мм размером 100×100 мм на расстоянии 20–30 см от верхнего и нижнего края будущей створки. Если планируете автоматизацию, сразу заложите гильзы для прокладки кабеля.
4. Альтернативный вариант - винтовые сваи
   На слабых грунтах вместо традиционных столбов можно использовать винтовые сваи диаметром 89–108 мм, закручиваемые на глубину 1,5–2 м, с последующей приваркой опорных труб.

Этап 2: Изготовление каркаса створок

1. Подготовка площадки. Найдите ровную горизонтальную площадку размером не менее 3×3 м. Очистите от мусора. При необходимости сварите монтажный стол.
2. Нарезка труб. По чертежу разметьте профильную трубу. Режьте болгаркой под углом 45° для угловых соединений. Зачистите торцы от заусенцев.
3. Сборка каркаса. Разложите детали, сформируйте прямоугольник. Соедините углы точечной сваркой. Проверьте геометрию: диагонали не должны отличаться более чем на 3–5 мм, углы должны быть ровно 90°.
4. Сварка каркаса. Выполните полную сварку всех угловых соединений. Варите швы в шахматном порядке, чтобы избежать перегрева. Длина непрерывного шва - не более 5–7 см.
5. Установка ребер жесткости. Приварите горизонтальные перемычки из трубы 40×20 мм (2–3 шт. для высоты 2 м). При наличии калитки установите дополнительные вертикальные стойки.
6. Зачистка и обработка швов. Сбейте шлак, зачистите швы лепестковым диском. Обезжирьте каркас и нанесите грунт-эмаль в 2 слоя.

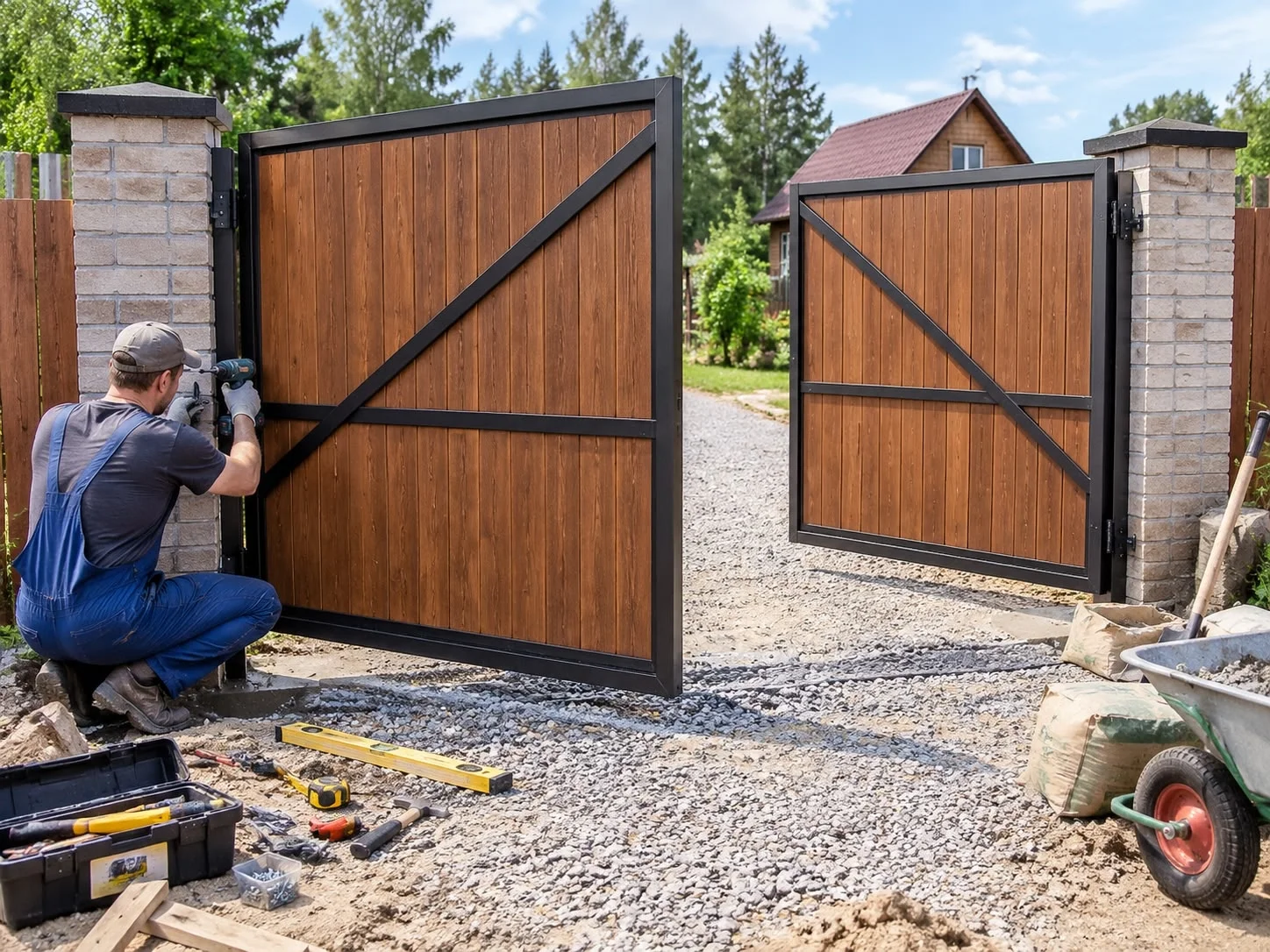

Этап 3: Монтаж петель и навешивание створок

1. Приварка петель. Разметьте положение петель на закладных и каркасе. Расстояние от края створки до центра петли - 20–30 см. Для тяжелых ворот установите третью петлю посередине.
2. Навешивание створок. Выполняйте с помощником. Поднимите створку, совместите ответные части петель, прихватите точечной сваркой, проверьте плавность хода, затем выполните полную сварку.
3. Регулировка зазоров. Между створками: 10–15 мм. От земли до нижнего края: 5–10 см. Между створкой и столбом: 5–10 мм. Створки должны ходить свободно.
4. Установка запорного механизма. Приварите фиксаторы для вертикальных шпингалетов. Установите горизонтальный засов или замок. Проверьте работу запоров.

Этап 4: Обшивка каркаса профнастилом

1. Подготовка профнастила. Замерьте размеры. Закажите профнастил нужной длины. Если резка неизбежна, используйте только ножницы по металлу.
2. Крепление профнастила. Начинайте монтаж от края, двигаясь к центру. Укладывайте с нахлестом в одну волну. Крепите саморезами с резиновой прокладкой через одну волну в нижней части. Не перетягивайте саморезы.
3. Установка декоративных элементов. Установите торцевую планку по периметру, коньковую планку сверху. Смонтируйте ручку и замок для калитки.

Этап 5: Финишная отделка и покраска

1. Подготовка поверхности. Осмотрите каркас на предмет пропусков, зачистите места сварки петель и фурнитуры, обезжирьте.
2. Покраска. Нанесите грунт-эмаль в 2–3 слоя. Труднодоступные места прокрасьте кистью. Дайте высохнуть 24 часа.
3. Установка дополнительных элементов. Установите ограничители открывания, автоматический привод, видеонаблюдение или домофон.

Подготовка фундамента

1. Разметка и копка траншеи. Длина = 50% от ширины проема. Ширина = 50–60 см. Глубина = 1,5–1,8 м. Траншея вплотную к опорному столбу со стороны отката.
2. Установка закладной. Возьмите швеллер №16 или №18. Приварите к полке арматурные пруты 12 мм. Опустите в траншею полкой вниз, выровняйте. Верхняя полка должна быть на уровне чистового покрытия.
3. Заливка бетоном. Приготовьте бетон М200–М250. Залейте траншею, уплотните. Оставьте набирать прочность минимум на 7 дней.

Изготовление створки откатных ворот

1. Сварка каркаса. Каркас состоит из основной части и противовеса (40% от ширины проема). Сварите раму из трубы 60×40 мм, установите ребра жесткости.
2. Приварка направляющей балки. Балка приваривается к нижней части рамы со стороны двора точечными швами в шахматном порядке, чтобы не перегреть и не повести балку.
3. Обшивка и покраска. Обшейте каркас профнастилом, покрасьте грунт-эмалью в 2–3 слоя.

Монтаж фурнитуры и створки

1. Установка роликовых тележек. Первая тележка на расстоянии 10–15 см от края проема. Вторая - на расстоянии 35–40% от ширины проема от первой. Приварите площадки к швеллеру.
2. Установка створки. Наденьте створку на роликовые тележки. Проверьте плавность хода. Установите концевой ролик на торец балки.
3. Монтаж улавливателей. Нижний улавливатель крепится на уровне концевого ролика. Верхний - на высоте 1,5–1,8 м для фиксации от раскачивания.
4. Установка поддерживающего кронштейна. Монтируется на столб на высоте 1,5–2 м. Отрегулируйте ролики для плотного, но свободного обжима створки.

Преимущества автоматических ворот

• Удобство: Открытие и закрытие ворот нажатием кнопки с пульта ДУ или из автомобиля.
• Безопасность: Не нужно выходить из машины в дождь, снег или темное время суток.
• Контроль доступа: Возможность интеграции с домофоном, видеонаблюдением, системой умного дома.
• Эстетика: Скрытая проводка и аккуратный внешний вид.

Требования к автоматизации

Перед установкой привода убедитесь, что конструкция ворот соответствует следующим требованиям:

Типы приводов

Монтаж автоматики

1. Шаг 1: Прокладка кабелей. Заложите гильзы на этапе установки столбов. Используйте кабель ПВС 3×1,5 для питания, ШВВП 2×0,75 или 4×0,5 для фотоэлементов и лампы.
2. Шаг 2: Установка привода. Распашные: крепятся к столбам и створкам на монтажные пластины. Откатные: устанавливается на бетонную площадку между роликовыми тележками.
3. Шаг 3: Монтаж зубчатой рейки (для откатных). Крепится к профильной трубе 60×30 мм, приваренной к направляющей балке. Оставьте зазор 1–2 мм между секциями.
4. Шаг 4: Установка элементов безопасности. Фотоэлементы (на высоте 40–50 см), сигнальная лампа, концевые выключатели (магниты на рейке).
5. Шаг 5: Настройка и программирование. Подключите к блоку управления, настройте время работы, паузу автозакрытия, усилие мотора. Протестируйте систему.

Изготовление въездных ворот своими руками - это сложная, но вполне выполнимая задача для владельца частного дома или дачи. При условии тщательной подготовки, правильного выбора материалов и строгого соблюдения технологии вы получите надежную конструкцию, которая прослужит 15–20 лет и более.

Распашные ворота остаются оптимальным выбором для самостоятельного монтажа благодаря простоте конструкции, доступности материалов и минимальным требованиям к инструментам. Откатные ворота обеспечивают больший комфорт и удобство эксплуатации, но требуют более серьезных финансовых вложений и профессионального подхода к монтажу фундамента и настройке фурнитуры.

Главные секреты успеха:

• Не экономьте на опорных столбах и фурнитуре - это основа долговечности
• Тщательно проверяйте геометрию на всех этапах - диагонали, углы, вертикаль
• Соблюдайте технологические зазоры для компенсации теплового расширения
• Используйте качественную антикоррозийную защиту
• Регулярно проводите профилактическое обслуживание

Если вы не уверены в своих силах, не имеете необходимого инструмента или опыта сварочных работ, рациональнее обратиться к профессионалам. Это потребует дополнительных вложений, но гарантирует результат и сэкономит ваше время.
