Откатные ворота своими руками: подробная инструкция от разметки до регулировки
Сделать откатные ворота своими руками реально, если подойти к задаче как к полноценному проекту: заранее рассчитать размеры, подготовить фундамент, правильно сварить раму и не ошибиться с фурнитурой.
1. Что продумать до начала работ
Перед покупкой металла и фурнитуры нужно понять две вещи: какой проем вам нужен и хватит ли места вдоль забора для отката полотна. Если не сделать это на старте, можно собрать раму, которая просто не откроется полностью.

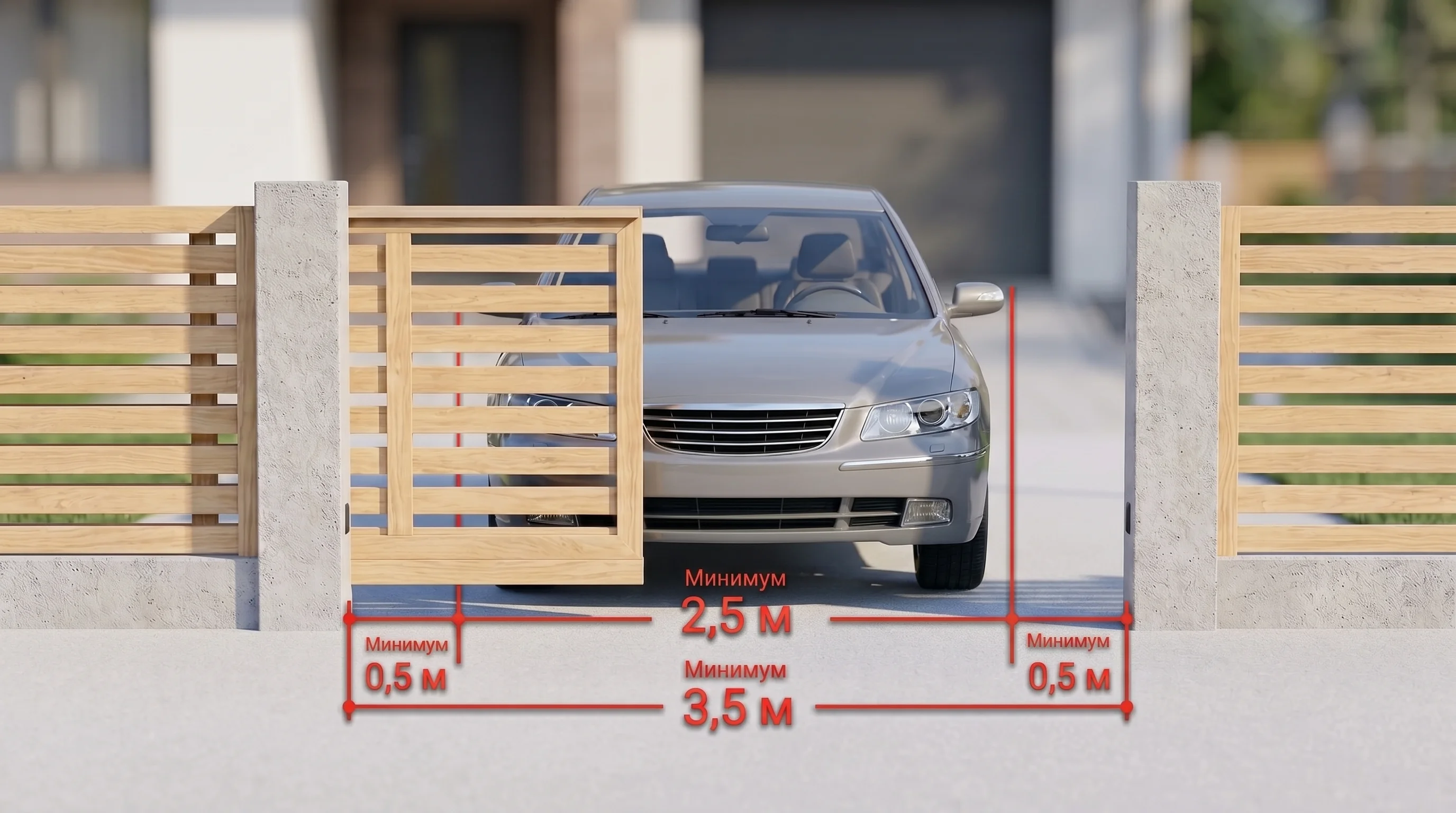

Для легкового автомобиля обычно хватает проема 3-3,5 м. Для крупного внедорожника или микроавтобуса удобнее закладывать 4 м и больше. Если въезд идет под углом, ширину лучше увеличить с запасом.
Важно
Длина полотна откатных ворот обычно составляет примерно 1,4-1,5 ширины проема. То есть при проеме 4 м нужно предусмотреть около 5,5-6 м свободного места вдоль забора.
Что нужно зафиксировать в чертеже
- Ширину проема.
- Общую длину полотна с противовесом.
- Высоту ворот и зазор от земли.
- Место под фундамент и закладную.
- Расположение опорных столбов и улавливателей.
2. Инструменты и материалы
Для изготовления откатных ворот своими руками не нужен сложный станочный парк, но базовый набор инструмента должен быть хорошим. Особенно это касается сварки, резки металла и точной разметки.
Инструменты
- Сварочный аппарат и электроды.
- Болгарка с кругами по металлу.
- Рулетка, уровень, угольник, шнурка.
- Струбцины для фиксации профиля.
- Лопаты и трамбовка для основания.
Материалы
- Профильная труба для рамы и перемычек.
- Арматура, швеллер или закладная под тележки.
- Комплект фурнитуры для откатных ворот.
- Бетон или материалы для его приготовления.
- Грунт, краска и материал обшивки.
3. Фундамент под откатные ворота
Основание - это критически важный этап. Если фундамент сделан с нарушениями, полотно начинает клинить, роликовые опоры работают с перекосом, а автоматика испытывает постоянную перегрузку.
Обычно длину фундамента берут около 50% ширины проема, ширину делают 40-50 см, а глубину выбирают ниже уровня промерзания грунта. Внутрь укладывают песчано-щебеночную подушку, арматурный каркас и металлическую закладную.
Порядок работ по фундаменту
- Разметить котлован со стороны отката.
- Сделать подушку из песка и щебня.
- Собрать и установить арматурный каркас.
- Выставить закладную строго по уровню.
- Залить бетон и дать основанию набрать прочность.

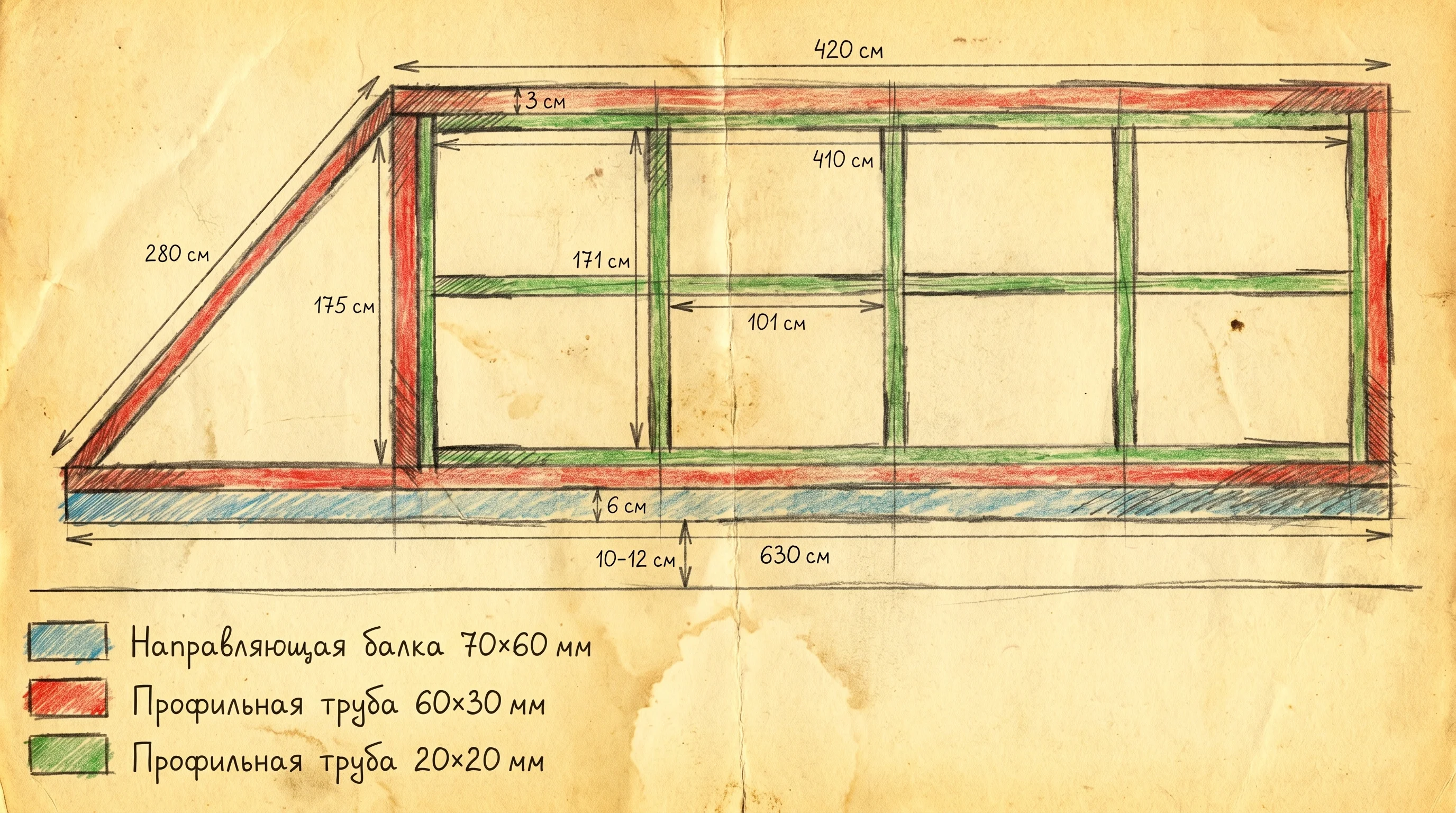

4. Сборка рамы и расчет противовеса
Рама состоит из основной прямоугольной части, перекрывающей проем, и консольной части, которая образует противовес. Именно этот хвост позволяет воротам устойчиво работать на роликовых тележках.
Собирать каркас лучше на максимально ровной площадке. Сначала элементы прихватывают сваркой, затем проверяют диагонали, и только после этого проваривают окончательно.
Практический совет
Не оставляйте раму без диагональных ребер жесткости. Без усиления каркас может повести, и полотно со временем превратится в ромб.
Что важно при сварке
- Не варить длинные швы подряд без контроля геометрии.
- Постоянно проверять диагонали и плоскость.
- Сначала собрать контур, потом усиливающие элементы.
- Под обшивку сразу предусмотреть перемычки из трубы меньшего сечения.

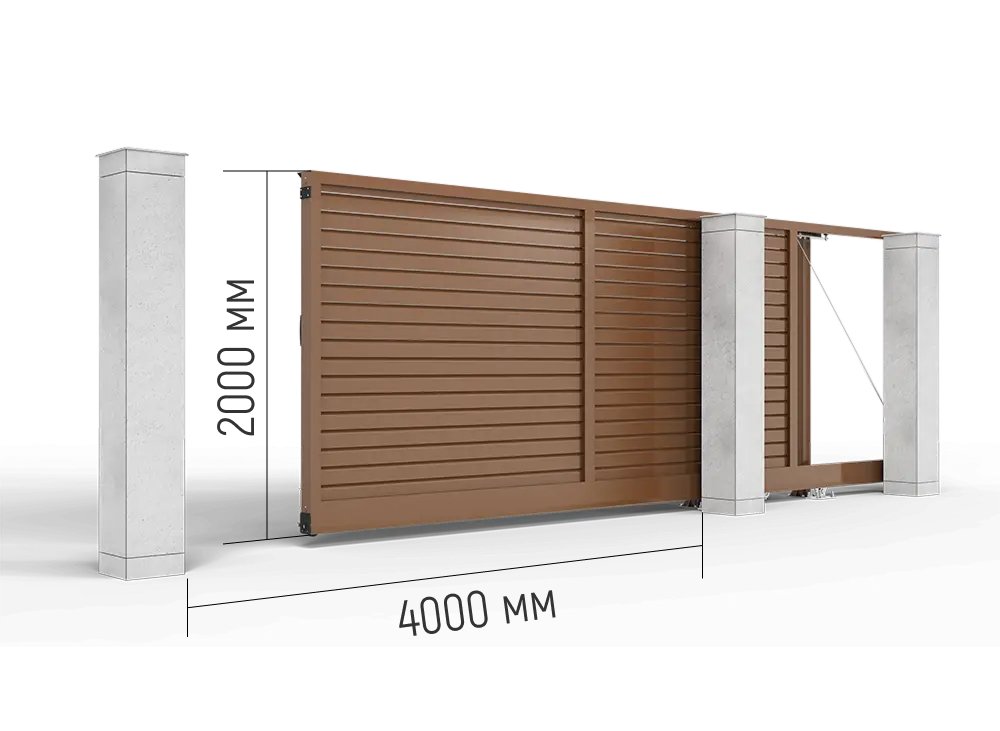

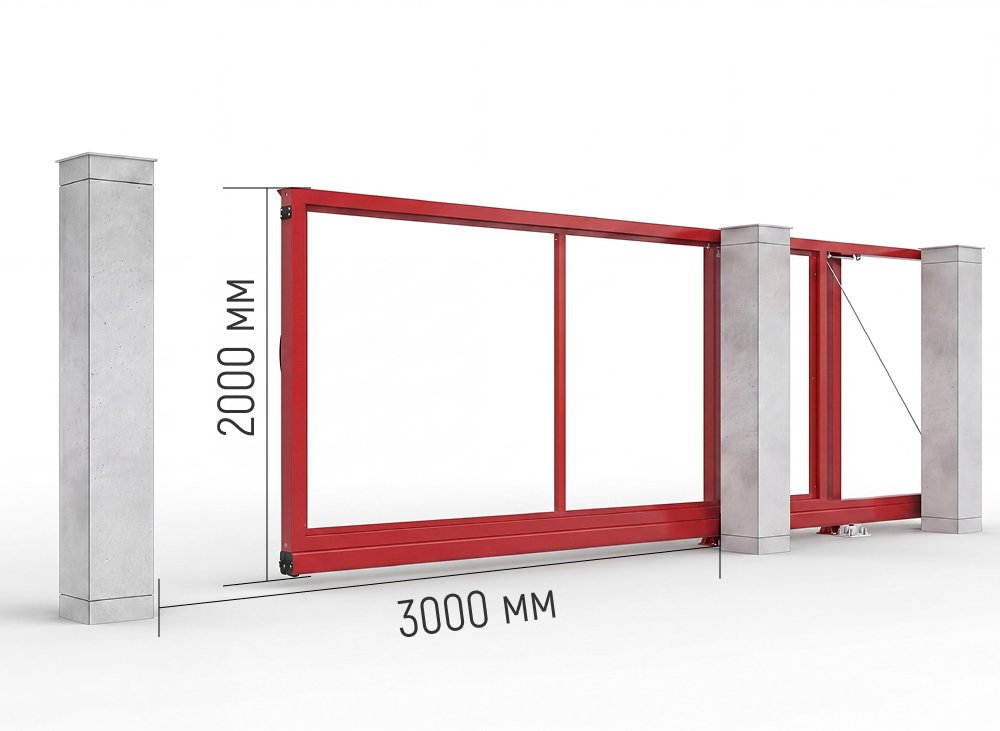

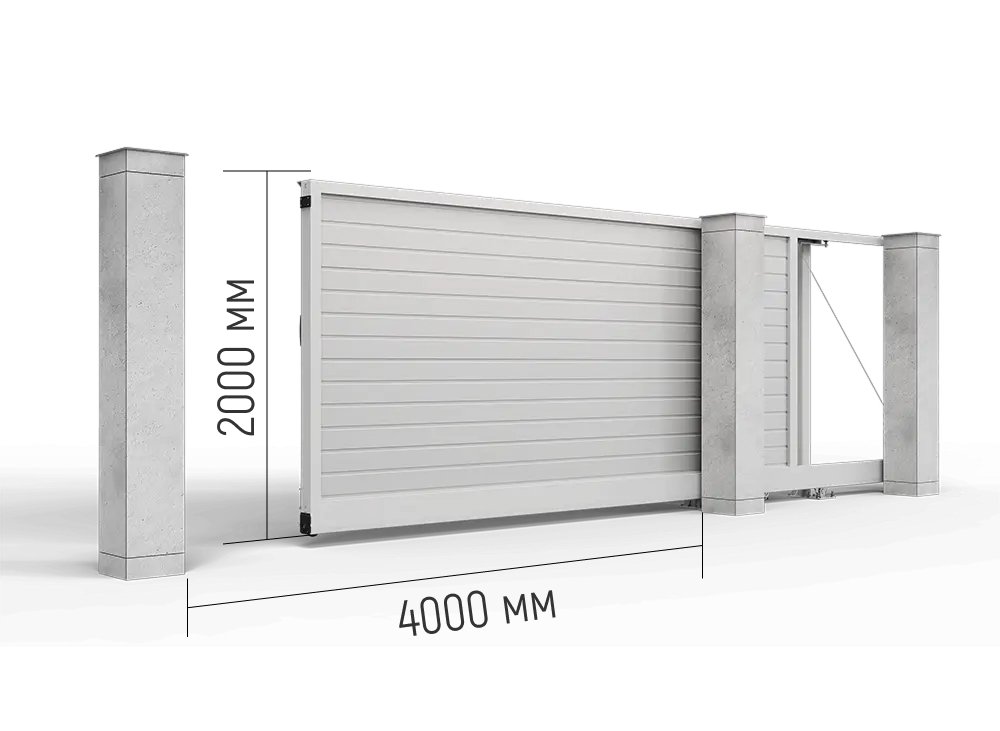

Каталог готовых откатных ворот

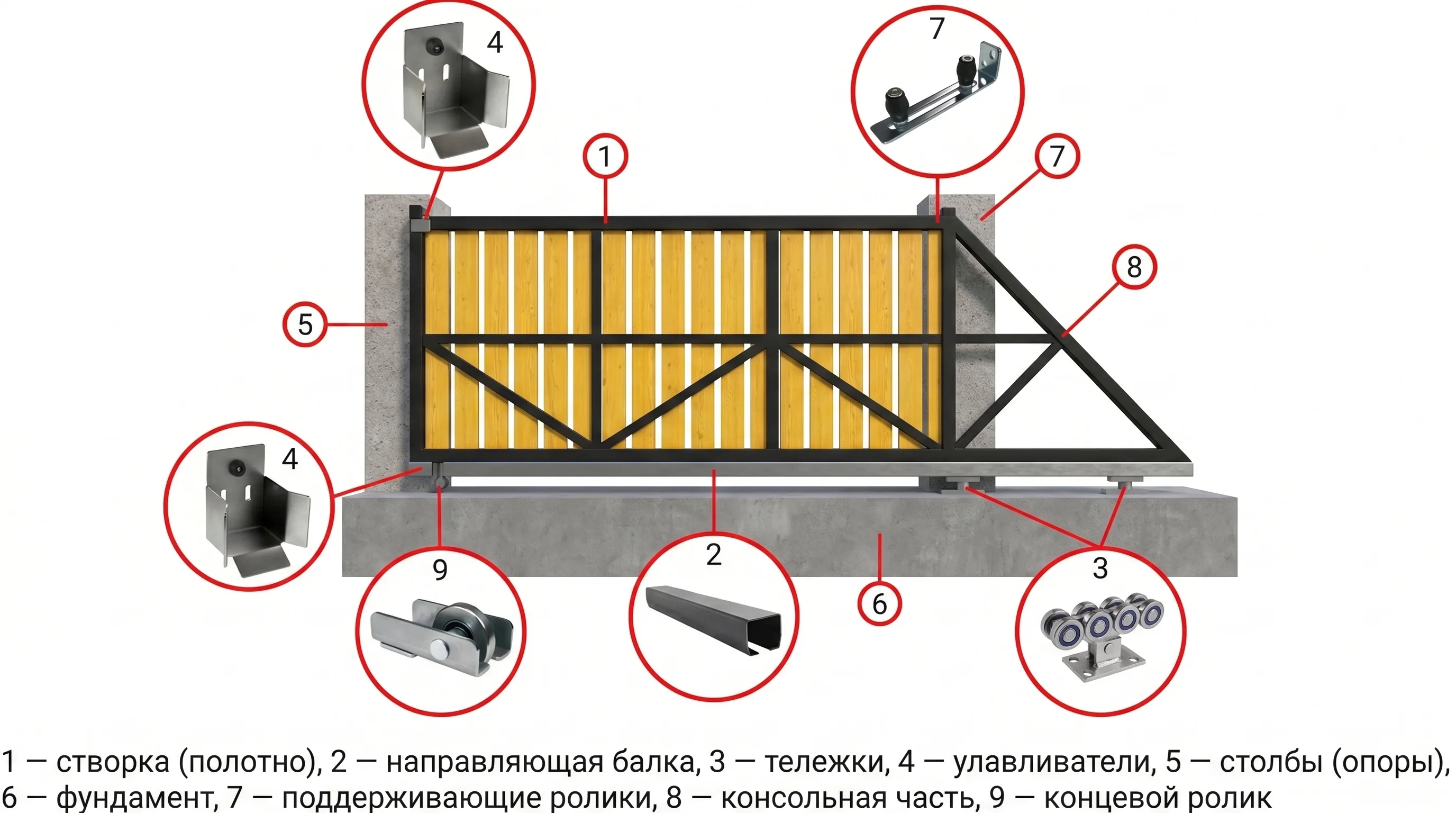

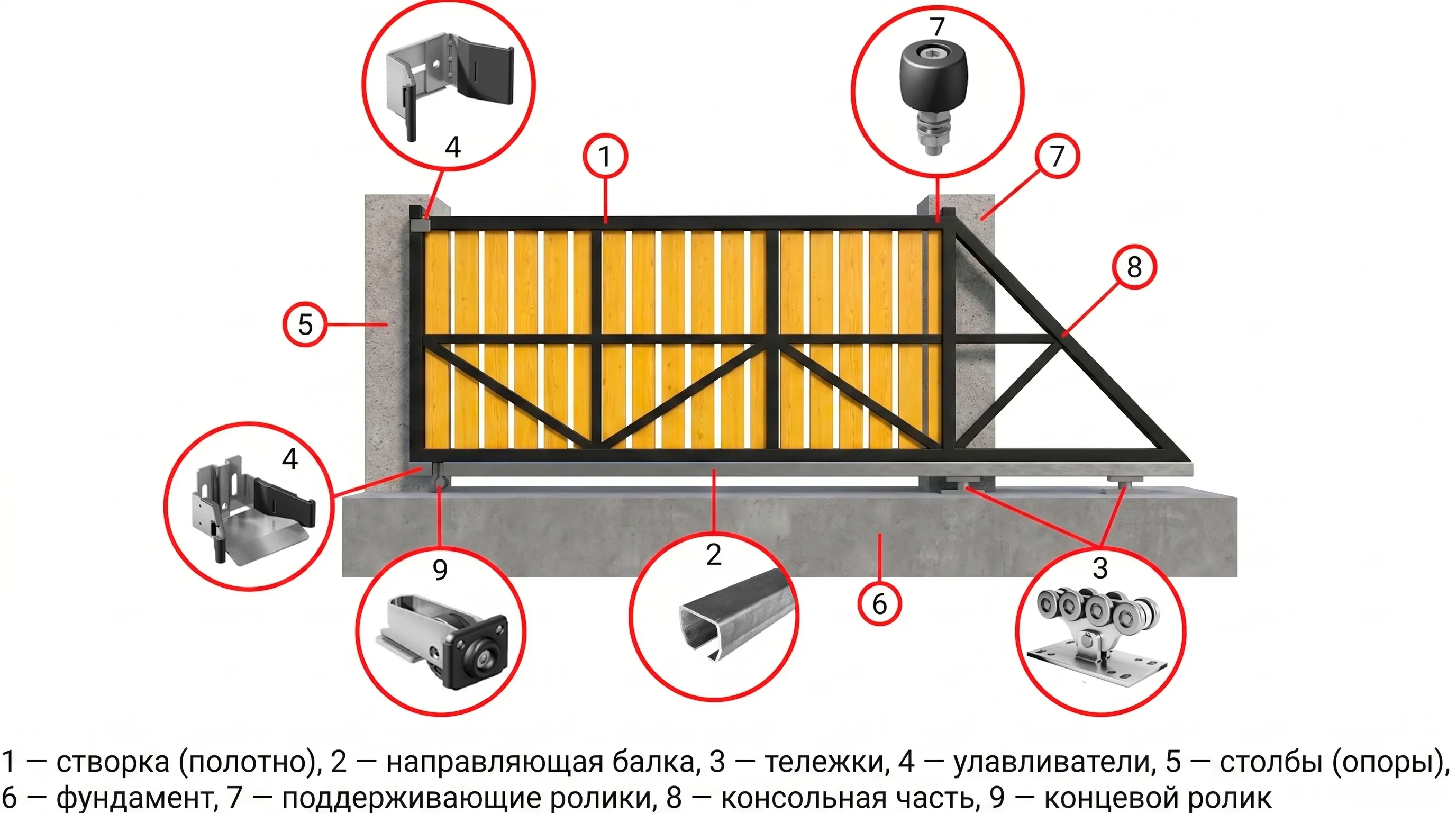

5. Монтаж направляющей и фурнитуры
Когда каркас собран, к нижней части рамы крепят направляющую балку. Затем на закладной выставляют роликовые тележки и устанавливают полотно ворот на рабочее место.
| Элемент | Для чего нужен |
|---|---|
| Роликовые тележки | Несут основную нагрузку и обеспечивают плавный ход полотна. |
| Верхние ролики | Стабилизируют ворота по вертикали и не дают им раскачиваться. |
| Нижний и верхний уловители | Фиксируют раму при закрытии, разгружая систему. |
6. Обшивка и подготовка под автоматику
Когда конструкция полностью подогнана, раму зачищают, грунтуют и красят. Только после этого крепят профнастил, штакетник или ламели.
7. Частые ошибки при самостоятельной сборке
Ошибки в проекте
- Нет точного чертежа.
- Недостаточно места под откат.
- Слишком короткий противовес.
- Неверно подобран вес фурнитуры.
Ошибки в монтаже
- Мелкий фундамент без учета промерзания.
- Перекос закладной.
- Рама без ребер жесткости.
- Отсутствие нормального зазора от земли.
8. Безопасность и автоматика
Если ворота будут автоматическими, важно не ограничиваться только приводом. Безопасная система включает фотоэлементы по линии движения, сигнальную лампу и возможность аварийной разблокировки привода на случай отключения электричества.
9. Краткая памятка в 10 пунктов
- Измерьте проем и место под откат.
- Сделайте чертеж с противовесом и столбами.
- Подберите фурнитуру под вес ворот с запасом.
- Сделайте фундамент ниже глубины промерзания.
- Выставьте закладную строго по уровню.
- Собирайте раму только на ровной площадке.
- Проверьте диагонали до полной сварки.
- Не забывайте про диагональные ребра жесткости.
- Сначала настройте механику, потом ставьте автоматику.
- Не экономьте на безопасности и защите металла.

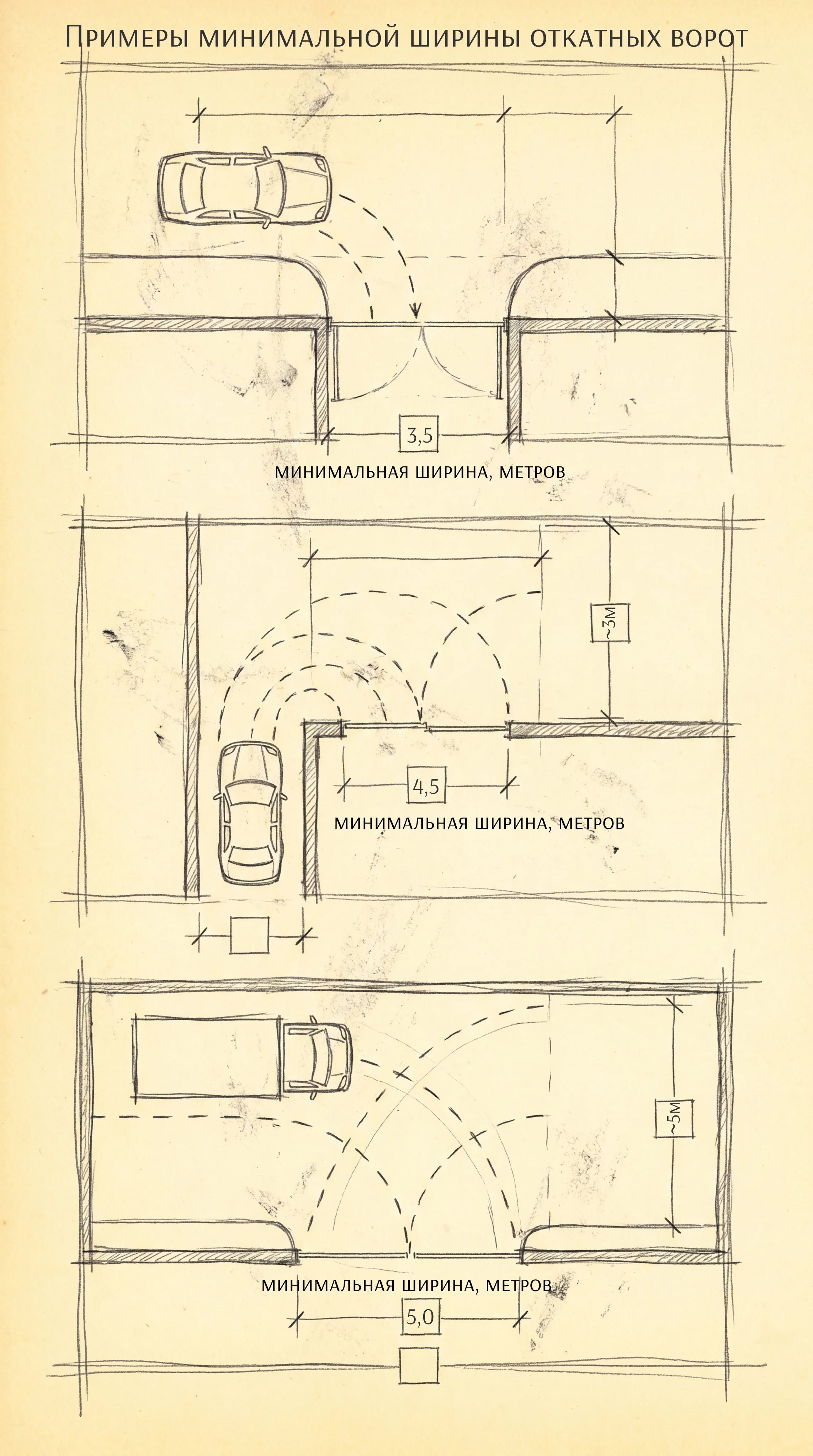

Также ниже мы подготовили для вас инфографику о минимально рекомендуемой ширине откатных ворот.
