Фундамент под откатные ворота: экспертное руководство
Надежное основание под откатные ворота - это 80% успеха всей конструкции. В отличие от распашных систем, здесь вся динамическая и статическая нагрузка ложится на одну точку. Если сделать фундамент с ошибками, створка начнет «клевать носом», а роликовые опоры выйдут из строя за один сезон.
В этой статье мы разберем, как правильно залить под откатные ворота силовой блок, сравним бетонный монолит и свайный метод, и дадим пошаговую инструкцию для тех, кто планирует выполнить работы своими руками или контролировать, как компания-подрядчик соблюдает регламент.
Почему длина фундамента равна половине проема?
Откатные системы работают по принципу консольного рычага. Чтобы полотно не провисало, фундамент должен выступать надежным противовесом. Золотое правило: длина силовой балки составляет 50% от ширины проема плюс 10–15 см запаса.
Например, для проема длиной 4 метра яма под откатные ворота и закладная деталь должны иметь длину не менее 2,1 метра. Это критически важно для стабильности забора и самой створки.

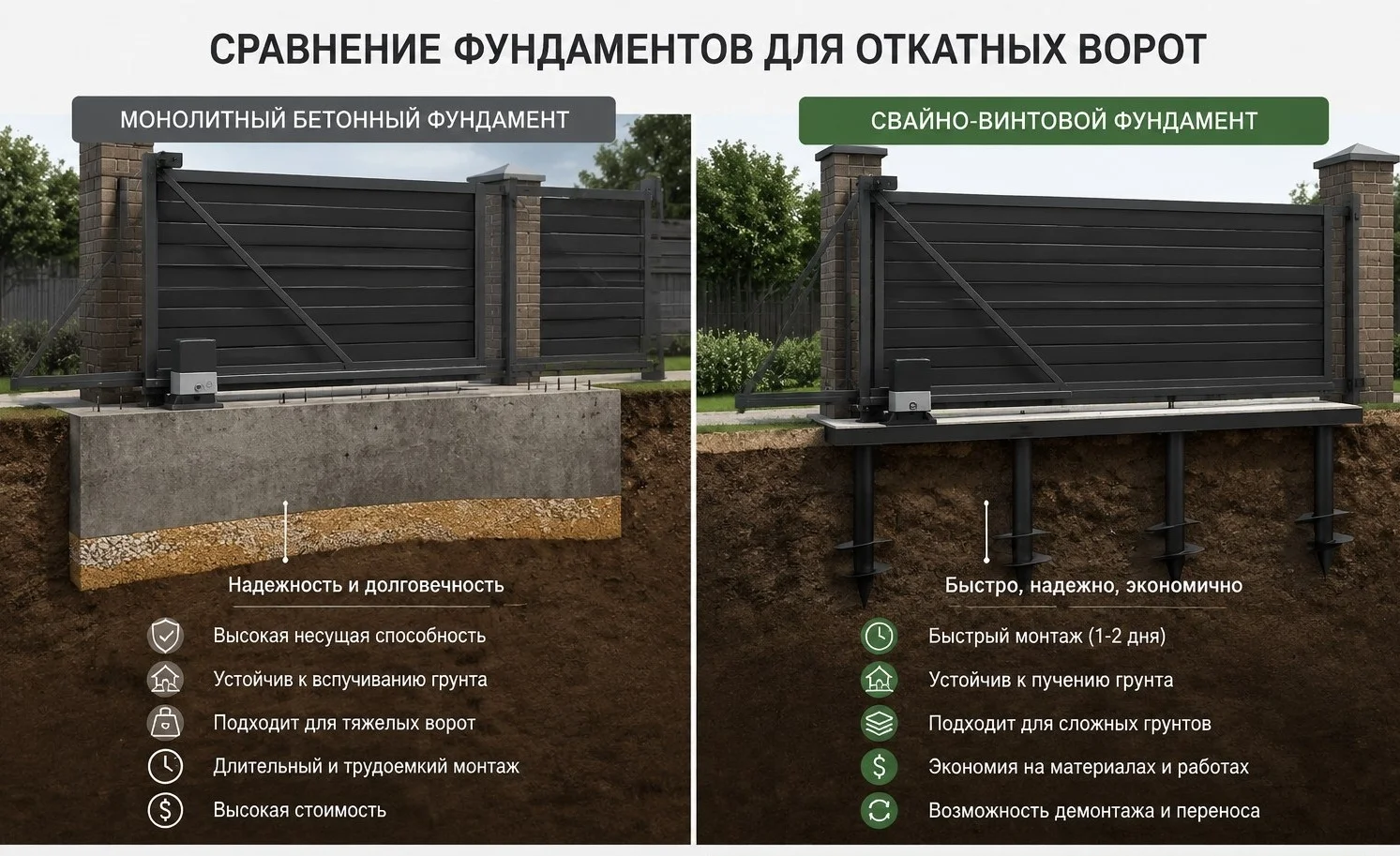

Сравнение: монолитный бетон или винтовые сваи?
Выбор типа основания зависит от характеристик грунта на участке и сроков сдачи объекта. Ниже приведена сравнительная характеристика, которая поможет понять, как сделать фундамент для откатных ворот оптимальным способом.
| Параметр | Бетонный монолит | Винтовые сваи |
|---|---|---|
| Срок монтажа | От 3 дней (плюс 28 дней на набор прочности) | 1 день (готовность к нагрузке сразу) |
| Устойчивость к пучению | Высокая (при заглублении ниже промерзания) | Максимальная (сваи проходят пучинистый слой) |
| Стоимость (цена) | Средняя (зависит от объема бетона и арматуры) | Ниже на 20–30% (нет земляных работ) |
| Сложные грунты (торф, глина) | Требует уширения подошвы и дренажа | Идеальное решение (длина ствола до 4–6 м) |
Ключевые параметры для расчета
Перед тем как начать изготовление силового каркаса, необходимо определить точные размеры. Схема должна учитывать региональные особенности: в Москве, Челябинске и всей средней полосе области глубина закладки критически важна.
📏 Глубина промерзания
Фундамент заглубляется ниже точки промерзания грунта (обычно 1,5–1,7 м) плюс 20 см песчано-гравийной подушки.
🏗️ Швеллер закладной
Для стандартной конструкции используется швеллер №12 или №14. Закладная под откатные ворота должна быть жестко связана с арматурой.
🕸️ Арматурный каркас
Применяется рифленая арматура А500С Ø10–12 мм. Она предотвращает разрыв бетонной массы при динамических нагрузках.
⚡ Коммуникации
Обязательная подготовка под откатные ворота включает закладку гильзы (ПНД труба Ø32–50 мм) для силового кабеля.

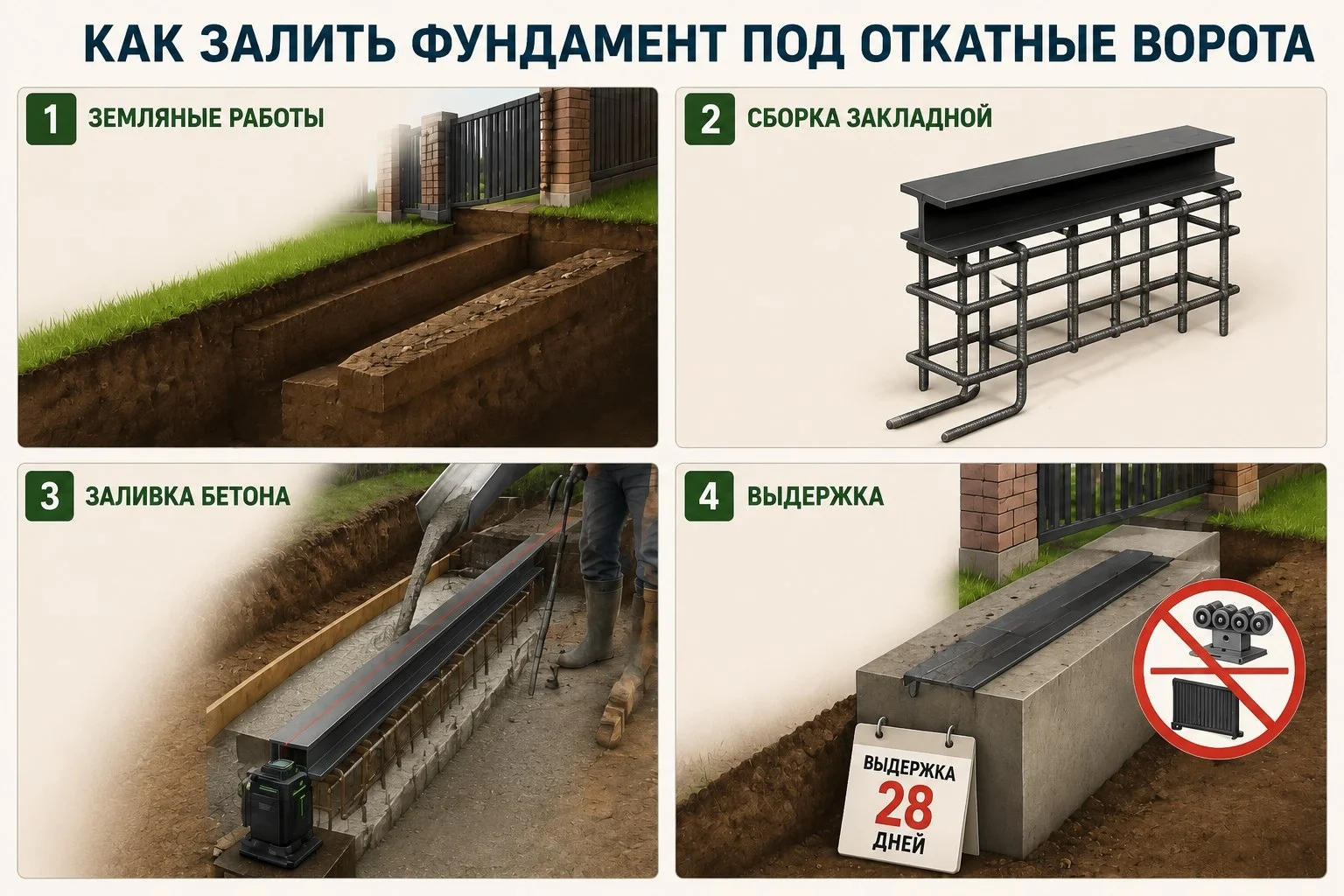

Как залить фундамент под откатные ворота: пошаговый алгоритм
Если вы решили выполнить монтаж самостоятельно, строго следуйте регламенту. Заливка фундамента под откатные ворота требует соблюдения технологии, чтобы избежать трещин и перекосов.
🛠️ Земляные работы
Роется траншея. Важно, чтобы фундамент под забор с откатными воротами был единым или имел жесткую связку, если они строятся одновременно.
🔧 Сборка закладной
Швеллер приваривается к арматурным хомутам. Хвосты арматуры направлены вниз и в сторону, противоположную движению створки, для лучшей анкеровки.
💧 Заливка бетона
Заливка под откатные ворота выполняется бетоном марки М250–М300. Массу необходимо провибрировать, чтобы исключить воздушные карманы. Верх швеллера выставляется строго по лазерному уровню.
⏱️ Выдержка
Бетонный камень набирает марочную прочность 28 дней. В это время установка роликовых опор и навешивание полотна запрещены.

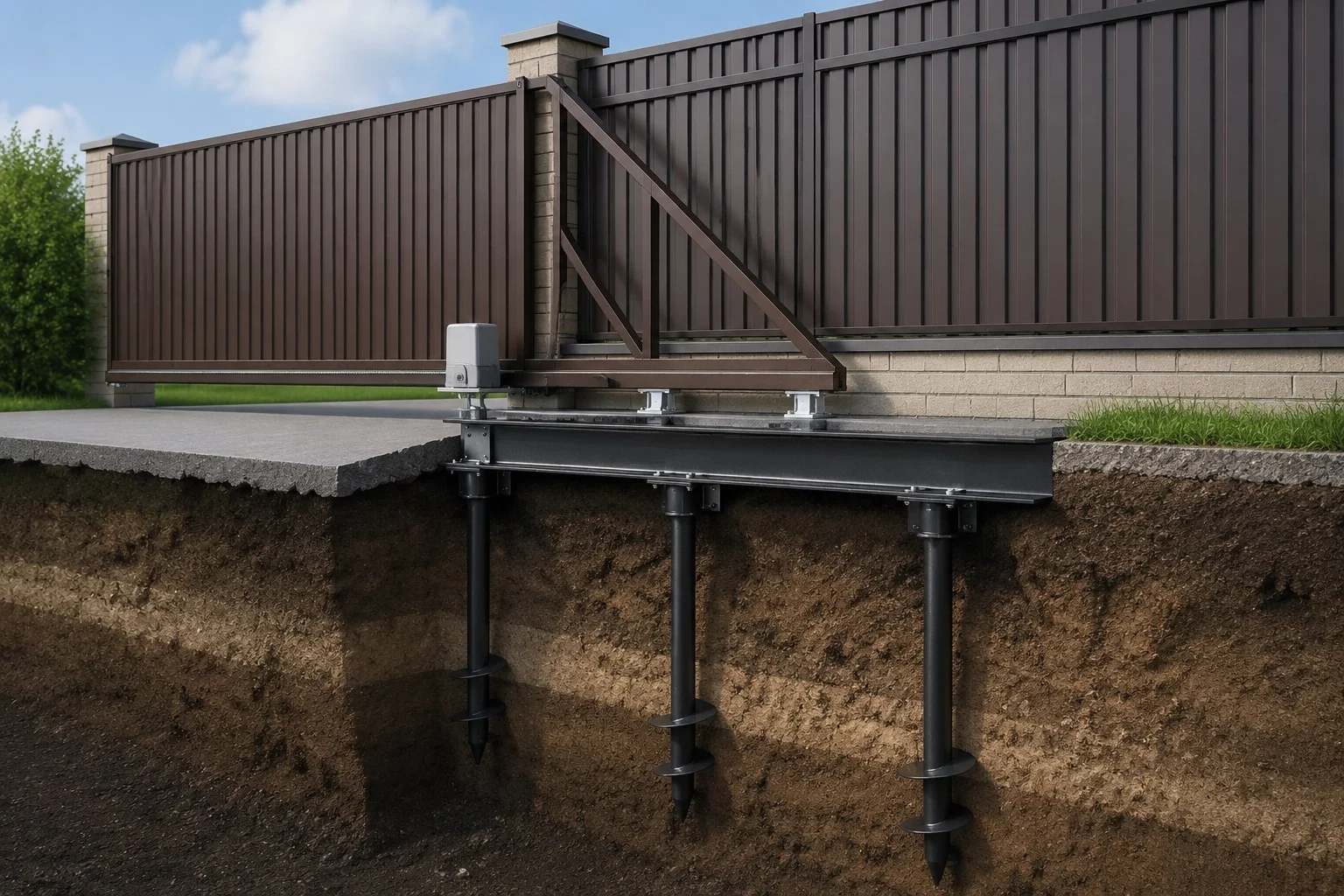

Альтернатива: свайно-винтовой фундамент
Когда грунт на участке слабый, а время поджимает, сваи становятся спасением. Свайный фундамент монтируется за один день без мокрых процессов и ожидания высыхания.
🔩 Выбор свай
Используются сваи диаметром 89 или 108 мм со стенкой от 3,5 мм. Длина подбирается так, чтобы достичь несущего слоя грунта.
⬇️ Вкручивание
Сваи вкручиваются строго вертикально. Полость каждой сваи заполняется пескобетоном для защиты от внутренней коррозии.
🔨 Обвязка швеллером
Стволы обрезаются в единый уровень, сверху приваривается закладной швеллер. Откатные ворота, установка фундамента завершена, монтаж створки возможен через 24 часа.
4 фатальные ошибки при устройстве основания
❌ Чего делать нельзя
- Игнорирование глубины промерзания: Если яма под откатные ворота недостаточно глубока, силы морозного пучения вытолкнут фундамент вверх, что приведет к перекосу рельса и заклиниванию.
- Отсутствие арматурного каркаса: Бетонный блок без арматуры работает только на сжатие. Динамическая нагрузка при движении створки быстро вызовет трещины и разрушение.
✅ Что делать обязательно
- Закладка гильзы для кабеля: Грамотная подготовка под откатные ворота всегда включает прокладку защитной трубы для проводки до момента, когда начнется заливка откатных ворот.
- Строгий контроль уровня: Верхняя плоскость швеллера должна идеально совпадать с будущей отметкой дорожного покрытия. Это упрощает последующий монтаж и регулировку.
Наш ассортимент
Часто задаваемые вопросы
Можно ли использовать существующий ленточный фундамент забора?
Только если он заглублен ниже точки промерзания и имеет достаточную ширину. Однако профессиональная инструкция рекомендует делать независимый силовой блок, чтобы движения забора и створки не влияли друг на друга.
Сколько стоит фундамент под откатные ворота под ключ?
Цена зависит от типа грунта и выбранного метода. Свайный вариант часто выходит дешевле за счет отсутствия земляных работ и ожидания набора прочности бетона.
✔ Экспертное заключение
Надежность, с которой будут служить откатные системы, на 80% определяется качеством их скрытого основания, и лишь на 20% - качеством самой фурнитуры. Попытка сэкономить на глубине котлована, марке бетона или сечении швеллера на этапе строительства неизбежно приводит к перекосу створки, износу роликов и поломке автоматики в течение первых двух зим.
Инвестиция в грамотный расчет и соблюдение технологии закладки - это гарантия того, что конструкции будут работать плавно и бесшумно на протяжении десятилетий, не требуя дорогостоящих ремонтов.
Если вы не уверены в своих силах или хотите получить гарантированный результат без ошибок, доверьте эту задачу профессионалам. Компания АО «Автоматические Ворота и Двери» выполняет полный цикл работ: от геологической оценки участка до финальной настройки автоматики. Мы предлагаем установку под ключ с гарантией на все виды работ.
