Роллетные ворота: особенности конструкции, преимущества и правила установки
Роллетные (рулонные) ворота - одна из самых востребованных систем защиты гаража, склада или коммерческого объекта. Их конструкция сочетает компактность, эстетичность и универсальность монтажа. В этой статье мы подробно разберем устройство роллетных ворот, их разновидности, преимущества и недостатки, а также пошагово опишем монтаж роллетных ворот своими руками - с подключением электропривода и настройкой автоматики.
Что представляют собой роллетные ворота
Роллетные ворота (их также называют рольставнями для гаража или рулонными воротами) - это защитная конструкция, полотно которой состоит из горизонтальных ламелей, соединенных между собой шарнирным способом. При открывании полотно поднимается по направляющим и сворачивается в компактный защитный короб, расположенный над проемом.
Принцип работы устройства роллетных ворот прост: ламели перемещаются вверх-вниз по боковым направляющим шинам, а вал, на который наматывается полотно, скрыт внутри короба. Такая конструкция роллетных ворот позволяет экономить пространство как внутри гаража, так и перед ним - в отличие от распашных систем, требующих свободной зоны для открывания створок.
Установка роллетных ворот на гараж особенно актуальна в случаях, когда проем имеет нестандартную геометрию, притолока ограничена по высоте или перед объектом нет места для выезда распашных створок. Рулонные ворота одинаково эффективно применяются в частных домовладениях, на территориях автосервисов, автомоек, складских комплексов и торговых центров.
Устройство роллетных ворот: основные элементы конструкции
Устройство роллетных ворот с электроприводом включает несколько взаимосвязанных узлов. Каждый из них выполняет свою функцию - от формирования защитного полотна до управления всей системой. Разберем конструкцию роллетных ворот подробно.
Ламели (полотно)
Горизонтальные профили, соединенные шарнирным способом. Именно от типа ламелей зависят теплоизоляция, взломостойкость и вес всей системы.
Защитный короб
Металлический кожух, в который сворачивается полотно. Защищает механизм и ворота от осадков, пыли и механических повреждений.
Направляющие шины
Вертикальные профили по бокам проема. По ним перемещаются ламели, обеспечивая плавный и стабильный ход полотна.
Приводной вал
Стальной вал внутри короба, на который наматывается полотно. В автоматических системах на вал устанавливается электропривод.
Электропривод или пружинный механизм
Обеспечивает подъем и опускание полотна. В тяжелых системах используется осевой или вальный электродвигатель, в легких - пружинно-инерционный механизм.
Концевой профиль
Нижняя планка полотна с резиновым уплотнителем. Обеспечивает плотное прилегание к порогу и защиту от продувания.
Боковые крышки короба
Декоративно-защитные элементы, закрывающие торцы короба и подшипниковые опоры вала.
Замок и ригели
Дополнительный элемент защиты. Автоматические ворота фиксируются электроприводом, в ручных системах применяется ключ и нижний замок.
Материал ламелей
Производство роллетных ворот базируется на двух основных материалах - алюминии и стали. Алюминиевые ворота (в частности, решения компании «Алютех») легкие, не подвержены коррозии и подходят для большинства частных объектов. Стальные конструкции тяжелее, но обеспечивают повышенную взломостойкость и чаще применяются на промышленных объектах.
Виды рулонных ворот по типу ламелей
Разновидности роллетных ворот определяются в первую очередь профилем ламелей. От этого зависят теплоизоляционные свойства, прочность и сфера применения системы.
| Тип ламелей | Особенности | Применение |
|---|---|---|
| Роликовые с пенонаполнителем | Легкие, обеспечивают базовую тепло- и шумоизоляцию | Частные гаражи, отапливаемые склады |
| Экструдированные (цельные) | Повышенная прочность, устойчивы к силовому взлому | Коммерческие объекты, охраняемые территории |
| Вентиляционные (перфорированные) | Обеспечивают естественный воздухообмен | Автомойки, СТО, склады без отопления |
| Со смотровыми окнами | Прозрачные поликарбонатные вставки | Автосалоны, мойки, объекты с витринным остеклением |
Способы монтажа роллетных ворот
Установка рулонных ворот может выполняться несколькими способами. Выбор зависит от геометрии проема, наличия свободного пространства и архитектурных особенностей фасада. Правильно подобранный монтаж роллетных ворот - залог долговечной и бесшумной работы системы.

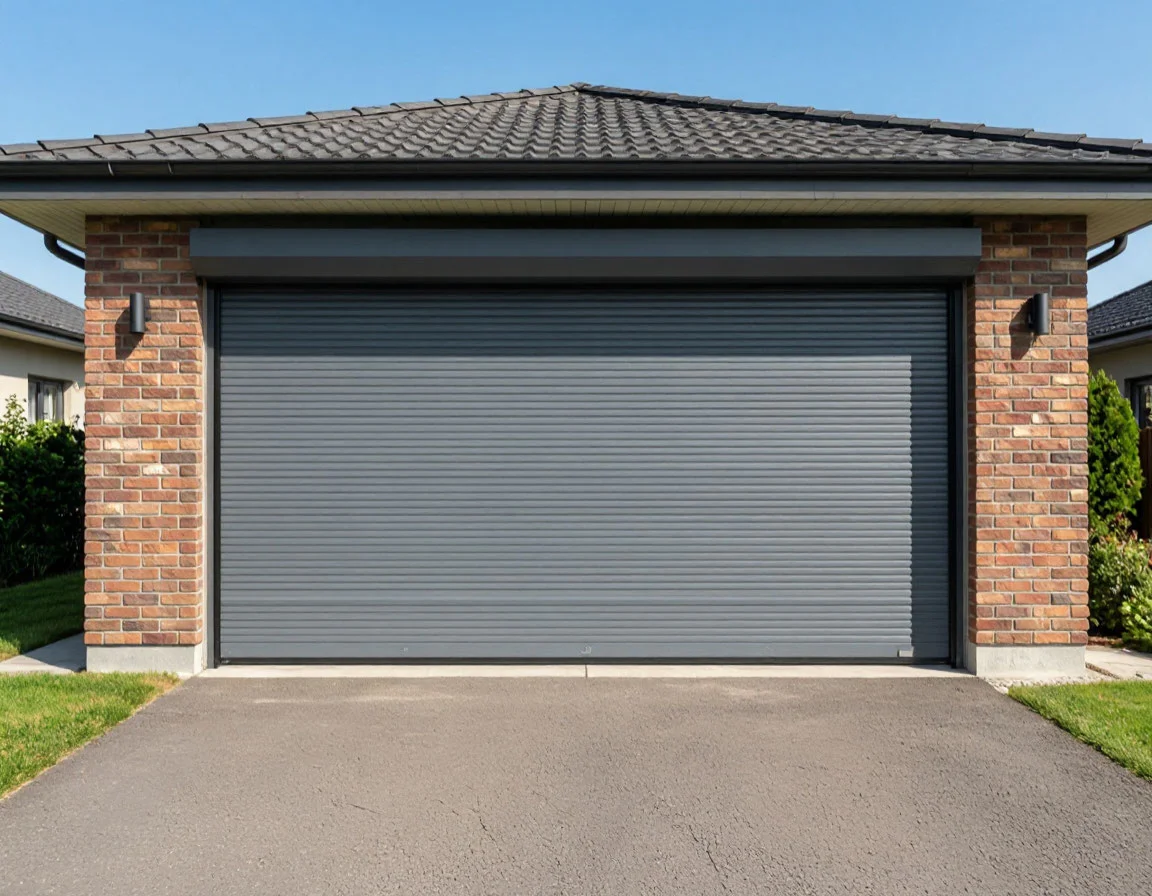

🟢 Популярный вариант - Накладной монтаж
Популярный вариантКороб крепится на фасаде над проемом. Самый простой и быстрый способ установки роллетных ворот, не уменьшает световой проем. Требует свободного пространства над воротами.
⚪ Экономия пространства - Встроенный монтаж
Экономия пространстваКороб и направляющие устанавливаются внутри проема («в нишу»). Эстетично выглядит, но уменьшает ширину и высоту проема. Оптимален, когда фасад должен оставаться ровным.
⚪ Скрытый короб - Комбинированный монтаж
Скрытый коробКороб располагается в специальной нише над проемом, снаружи не виден. Требует подготовки архитектурной ниши на этапе строительства объекта.
⚪ Для сложных проемов - Монтаж на консоли
Для сложных проемовПрименяется, если перемычка проема не выдерживает нагрузки или выполнена из слабых материалов. Короб крепится на усиливающих консолях к стене.
Преимущества и недостатки роллетных ворот
Как и любая система, роллетные ворота имеют свои сильные и слабые стороны. Прежде чем купить роллетные ворота для гаража, важно объективно оценить, насколько они подходят под ваши задачи.
✅ Преимущества
- Экономия пространства внутри и перед гаражом
- Компактный короб, не портящий фасад
- Быстрое открывание и закрывание
- Возможность монтажа роллетных ворот своими руками
- Устойчивость к коррозии (алюминиевые профили)
- Широкий выбор цветов по палитре RAL
- Минимальные требования к притолоке
- Устойчивость к ветровым нагрузкам
- Экологичность и безопасность материалов
❌ Недостатки
- Теплоизоляция ниже, чем у секционных ворот
- Базовые модели имеют класс взломостойкости Р1–Р2
- Возможно обледенение полотна в зимний период
- Необходима периодическая регулировка механизма
- При повреждении ламелей может потребоваться ремонт
Роллетные ворота в сравнении с другими типами
Чтобы понять, насколько монтаж рулонных ворот оптимален именно для вашего объекта, сравним их с секционными, распашными и подъемно-поворотными системами. Такое сравнение поможет принять взвешенное решение до того, как вы установите роллетные ворота на гараж.
| Параметр | Роллетные | Секционные | Распашные | Подъемно-поворотные |
|---|---|---|---|---|
| Экономия пространства | ✅ Высокая | ✅ Высокая | ❌ Низкая | ⚠️ Средняя |
| Теплоизоляция | ⚠️ Средняя | ✅ Высокая | ⚠️ Средняя | ⚠️ Средняя |
| Взломостойкость | ⚠️ Средняя | ✅ Высокая | ✅ Высокая | ⚠️ Средняя |
| Простота монтажа | ✅ Высокая | ⚠️ Средняя | ✅ Высокая | ⚠️ Средняя |
| Требования к притолоке | Минимальные | Значительные | Нет | Значительные |
| Стоимость | Средняя | Выше средней | Низкая | Средняя |
Системы управления роллетными воротами
Устройство роллетных ворот с электроприводом предполагает несколько вариантов управления. Выбор зависит от интенсивности использования, массы полотна и предпочтений владельца.
Ручное управление
Применяется в легких системах с пружинно-инерционным механизмом. Подъем полотна осуществляется вручную, фиксация - ручным замком. Ключ в таких системах используется как основной элемент запирания. Это бюджетный вариант, но для тяжелых ворот он не подходит.
Автоматическое управление
Установка автоматических роллетных ворот с электроприводом - наиболее удобный вариант. В зависимости от массы полотна применяются:
- Вальный привод - устанавливается сбоку, для ворот массой до 100 кг.
- Осевой привод - монтируется внутри вала, для тяжелых полотен до 200 кг и более.
Управление осуществляется через настенный выключатель, пульт ДУ или смартфон. Современные системы автоматических ворот интегрируются с умным домом, датчиками движения, фотоэлементами безопасности и системами сигнализации.
Классы взломостойкости роллетных ворот
Конструкция роллетных ворот определяет их устойчивость к силовому вскрытию. Класс защиты зависит от типа ламелей, материала направляющих и качества монтажа.
Р1–Р2
Базовая защита от вандалов и случайных повреждений. Вскрываются простым инструментом за 1–2 минуты.
Р3–Р5
Устойчивы к механическому взлому ломом и болгаркой. Оптимальны для ГСК и частных домов.
Р6–Р8
Усиленные бронированные системы для объектов с высокими требованиями к безопасности.
5 простых шагов
Размеры роллетных ворот и подготовка проема
Прежде чем установить роллетные ворота, необходимо правильно подготовить проем. Стандартные типоразмеры систем позволяют закрыть проемы шириной от 2,4 до 7 метров и высотой от 2 до 6 метров. Для нестандартных объектов производство роллетных ворот выполняется под заказ.
Требования к проему
- ✅ Прямоугольная форма проема, отклонения не более 5 мм по диагонали
- ✅ Ровная поверхность стен без трещин и наплывов штукатурки
- ✅ Свободное пространство под потолком - без труб, кабелей и воздуховодов
- ✅ Достаточная ширина боковых пристенков (от 100 мм) для крепления направляющих
- ✅ Притолока от 200 мм для накладного монтажа
- ✅ Материал стен - кирпич, бетон, полнотелый блок (для анкерного крепления)

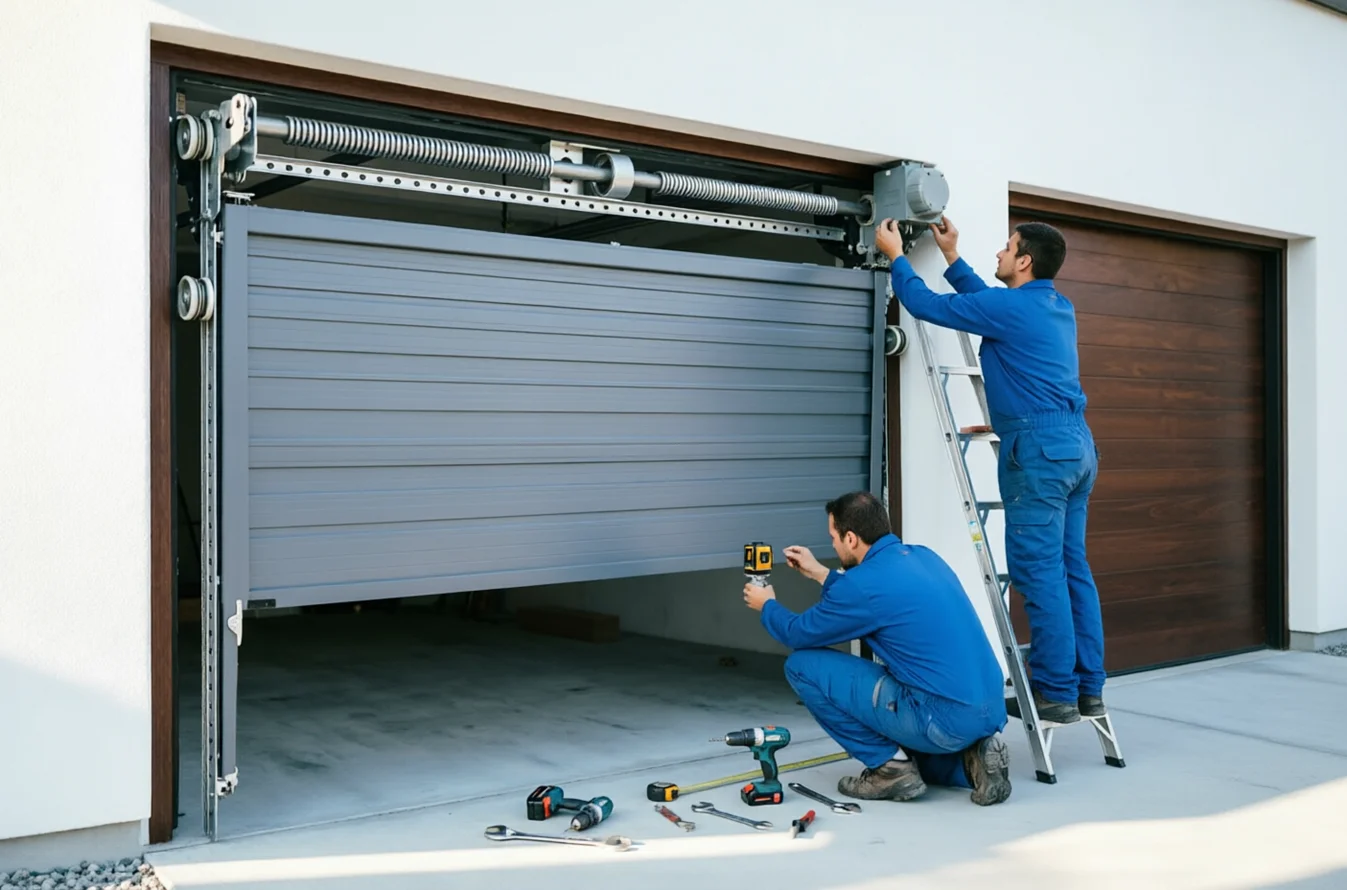

Монтаж роллетных ворот своими руками: пошаговая инструкция
Установка роллетных ворот своими руками - задача, с которой справится владелец гаража при наличии базового инструмента и внимательности. Ниже приведена подробная инструкция, описывающая все этапы работ.
Шаг 1. Подготовка и разметка
Проверьте готовность проема, очистите поверхности от пыли и строительного мусора. С помощью лазерного или пузырькового уровня выполните разметку мест крепления направляющих шин и защитного короба. Отметьте точки сверления с шагом 450–500 мм.
Шаг 2. Сборка каркаса
Соберите защитный короб: установите боковые крышки, закрепите в нем подшипниковые опоры и вал. Соедините направляющие шины с коробом, убедитесь в симметричности конструкции.
Шаг 3. Крепление каркаса в проеме
Установите собранный каркас в проем и зафиксируйте анкерами. Крайние точки крепления должны находиться на расстоянии 100–150 мм от края шины. Обязательно контролируйте вертикальность направляющих и горизонтальность короба - от этого зависит плавность хода полотна.
Шаг 4. Установка полотна
Заведите ламели в пазы направляющих, поднимите полотно и закрепите его на валу. Установите концевой профиль, зафиксируйте тяговые пружины. Проверьте, чтобы полотно свободно перемещалось без заеданий.
Шаг 5. Настройка конечных положений
Отрегулируйте концевые выключатели: полотно должно полностью закрываться до упора в уплотнитель и полностью подниматься в короб без удара. Это ключевой этап, от которого зависит корректная работа системы.
Шаг 6. Подключение электропривода
Подведите кабель сечением не менее 0,75 мм² с двойной изоляцией. Стандартная схема подключения предусматривает четыре провода: нулевой (голубой), два фазных для прямого и обратного вращения (черный/коричневый), заземление (желто-зеленый). Выполните привязку пульта ДУ и проверьте работу автоматики.
Шаг 7. Финальная сборка
Установите переднюю крышку короба, закрепите декоративные заглушки, снимите защитную пленку с поверхностей. Выполните 5–7 циклов открытия-закрытия для проверки работы системы. На этом монтаж роллетных ворот своими руками можно считать завершенным.
Эксплуатация и техническое обслуживание
Долговечность роллетных ворот и отсутствие необходимости в частом ремонте напрямую зависят от правильного обслуживания. Регулярные работы продлевают срок службы системы в разы.
- Очистка направляющих - удаление пыли, песка и мусора 1 раз в 2–3 месяца.
- Смазка подвижных элементов - силиконовой смазкой 1–2 раза в год.
- Проверка балансировки - полотно должно останавливаться в любом промежуточном положении.
- Контроль уплотнителей - при износе нижней и боковых прокладок их необходимо заменить.
- Зимняя эксплуатация - перед открыванием обязательно удаляйте наледь с порога и нижнего профиля.
- Замена ламелей - при повреждении отдельных профилей их можно заменить точечно, без демонтажа всего полотна.
Как выбрать роллетные ворота: чек-лист покупателя
Чтобы выбрать ворота, которые прослужат долго и будут полностью соответствовать задачам, используйте следующий чек-лист. Он поможет не упустить важные детали при заказе.
📐 Размеры и тип монтажа
Точные замеры проема, выбор накладного, встроенного или комбинированного монтажа.
🛡️ Класс взломостойкости
Для частного гаража достаточно Р2–Р3, для коммерческого объекта - от Р4.
🎨 Цвет и дизайн
Подбор оттенка по палитре RAL под фасад дома или фирменный стиль компании.
⚙️ Тип управления
Ручной привод для редкого использования или автоматика с пультом для ежедневной эксплуатации.
🏭 Производитель и гарантия
Проверенные компании дают гарантию от 2 до 5 лет на конструкцию и привод.
📦 Комплектация и доставка
Убедитесь, что в комплект входят все необходимые элементы, а доставка организована надежно.
Вопросы и ответы о роллетных воротах
Можно ли установить роллетные ворота в гараж с низким потолком?
Да, это одно из ключевых преимуществ системы. Роллетные ворота требуют минимальной притолоки (от 200 мм), поэтому их можно монтировать даже в гаражах с ограниченным пространством под перекрытием.
Насколько роллетные ворота теплые?
По теплоизоляции они уступают секционным воротам, но ламели с пенонаполнителем существенно снижают теплопотери. Для отапливаемых гаражей в холодных регионах рекомендуется дополнительно устанавливать тамбур или тепловую завесу.
Что делать, если отключили электричество?
Все современные электроприводы оснащены механизмом аварийного расцепления (редуктором разблокировки). С его помощью ворота поднимаются вручную. Ключ или специальный рычаг обычно идет в комплекте.
Можно ли заменить одну ламель при повреждении?
Да, конструкция роллетных ворот позволяет точечно заменить поврежденный профиль без демонтажа всего полотна. Это существенно удешевляет ремонт по сравнению с другими типами ворот.
Какой срок службы у роллетных ворот?
При качественном монтаже и регулярном обслуживании алюминиевые роллетные ворота служат 15–20 лет и более. Ресурс электропривода обычно составляет 10 000–15 000 циклов.
Заключение
Роллетные ворота - это практичное, компактное и эстетичное решение для гаражей, складов и коммерческих объектов. Их конструкция позволяет устанавливать систему практически в любой проем, а широкий выбор ламелей, цветов и типов управления делает такие ворота по-настоящему универсальными.
Устройство роллетных ворот с электроприводом обеспечивает максимальный комфорт ежедневной эксплуатации, а монтаж роллетных ворот своими руками вполне реален при наличии базовых навыков и инструмента. Однако важно помнить: долговечность и стабильная работа системы напрямую зависят от качества монтажа, правильности настройки автоматики и регулярного обслуживания.
При выборе ворот стоит обращать внимание не только на стоимость, но и на класс взломостойкости, тип ламелей, материал профиля и репутацию производителя. Именно эти параметры определяют, насколько комфортно и безопасно будет использование ворот в долгосрочной перспективе.
Если вы ищете надежные роллетные (рулонные) ворота с профессиональной установкой и настройкой под ключ, обратите внимание на каталог компании АО «Автоматические Ворота и Двери» - в ассортименте представлены сертифицированные системы с гарантией производителя и полным комплексом монтажных работ.
