Рулонные ворота для гаража своими руками: полное экспертное руководство по монтажу и настройке
Рулонные ворота для гаража своими руками: полное экспертное руководство
Самостоятельная сборка и монтаж рулонных ворот - это не просто способ оптимизировать бюджет, сэкономив до 30% стоимости работ, но и реальная возможность получить глубокие технические знания о конструкции вашего дома. В этом материале мы максимально подробно разберем, как установить роллетные ворота на гараж самому, какие инструменты и материалы потребуются, а также разберем неочевидные нюансы, о которых часто умалчивают в поверхностных обзорах.
🛠 Анатомия системы: из чего состоят современные роллетные ворота
Прежде чем приступать установке, критически важно понимать устройство механизма. Современные ворота данного типа представляют собой сложный инженерный узел, состоящий из нескольких базовых компонентов:
- Роллетное полотно: формируется из отдельных ламелей (профилей), соединенных между собой шарнирами. Именно полотно принимает на себя основную ветровую и механическую нагрузку.
- Направляющие шины: вертикальные профили с П-образным пазом, которые фиксируют края ламелей и обеспечивают плавное скольжение.
- Защитный короб и вал: короб закрывает свернутое полотно и вал, защищая механизм от пыли, влаги, ультрафиолета и вандалов.
- Электропривод и система управления: двигатель, который осуществляет подъемные и опускные операции, а также блок управления с концевыми выключателями.
Существует два основных вида профилей. Экструдированные (цельные, без наполнения) обладают высокой взломостойкостью, но плохо держат тепло. Для условий РФ оптимальным выбором являются профили роликовой прокатки с пенополиуретановым наполнителем (толщиной 19 мм или 39 мм). Они обеспечивают достойную теплоизоляцию, снижают шум при движении и имеют достаточную жесткость для стандартных проемов. В отличие от массивных секционных или классических распашных систем, роллетные конструкции экономят пространство, не требуя места для маневра.
📐 Подготовка к монтажу: замеры и оценка стен
Качественная установка начинается задолго до распаковки коробок. Гараж должен быть тщательно подготовлен. Главная задача на этом этапе - убедиться, что стены способны выдержать вес конструкции, а геометрия проема идеальна.

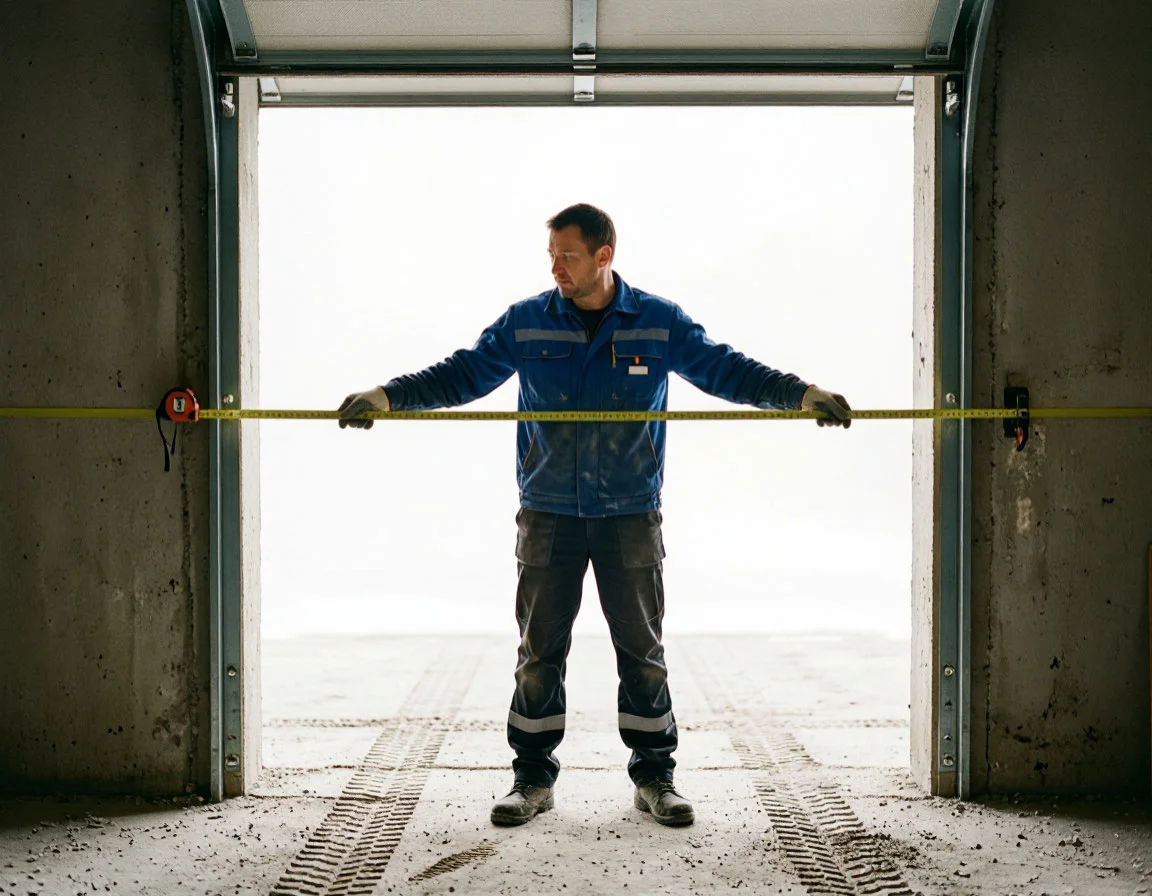

Правила профессионального замера
Никогда не доверяйте одному измерению. Замеряйте ширину и высоту проема минимум в трех точках: сверху, посередине и снизу. За итоговый размер принимается наименьшее значение. Обязательно измерьте диагонали проема: разница между ними не должна превышать 5 мм. Если разница больше, проем необходимо выравнивать штукатуркой или монтажной рамой, иначе полотно будет заклинивать.
Особенности крепления к разным типам стен
Существует несколько способов фиксации, и выбор зависит от материалы стен:
- Полнотелый кирпич или бетон: используются стандартные распорные анкерные болты (диаметр 8–10 мм).
- Пеноблок или газобетон: обычные анкеры здесь не держат. Необходимо применять химические анкеры или сквозные шпильки с гайками и широкими шайбами с обратной стороны стены.
- Металлический каркас: крепление осуществляется через предварительно просверленные отверстия с помощью оцинкованных саморезов со сверлом.
Данная пошаговая инструкция поможет вам самостоятельно выполнить работу. Сделать все просто, если строго следовать технологии и не пропускать этапы проверки уровнем.
🔩 Пошаговая инструкция: как собрать роллетные ворота
Процесс сборки логичен и не требует сварочных работ, если проем подготовлен правильно. Мы будем направлять вас по этапам, чтобы ворота служили десятилетиями без поломок.
▶ Шаг 1. Предварительная сборка каркаса
Соедините направляющие шины с боковыми крышками защитного короба через специальные пазы. Затяните крепеж, но не до конца, чтобы оставить возможность микро-регулировки. Приложите собранную конструкцию к проему. Обратите внимание на то, чтобы верхние и нижние отверстия в шинах располагались на расстоянии 100–150 мм от края. Это обеспечит равномерное распределение нагрузки.
▶ Шаг 2. Сверление и фиксация направляющих
Используя строительный уровень, выставьте конструкцию строго по вертикали и горизонтали. Каркас призван направлять нагрузку на несущие стены, поэтому используйте качественные анкерные болты. Просверлите сквозные отверстия диаметром 8 мм. На лицевой стороне рассверлите отверстие до 11,8 мм под декоративную заглушку. Шаг крепления должен составлять 40–50 см. Это помогает направлять воду от проема (при наличии уплотнителей) и предотвращает коррозию металла.

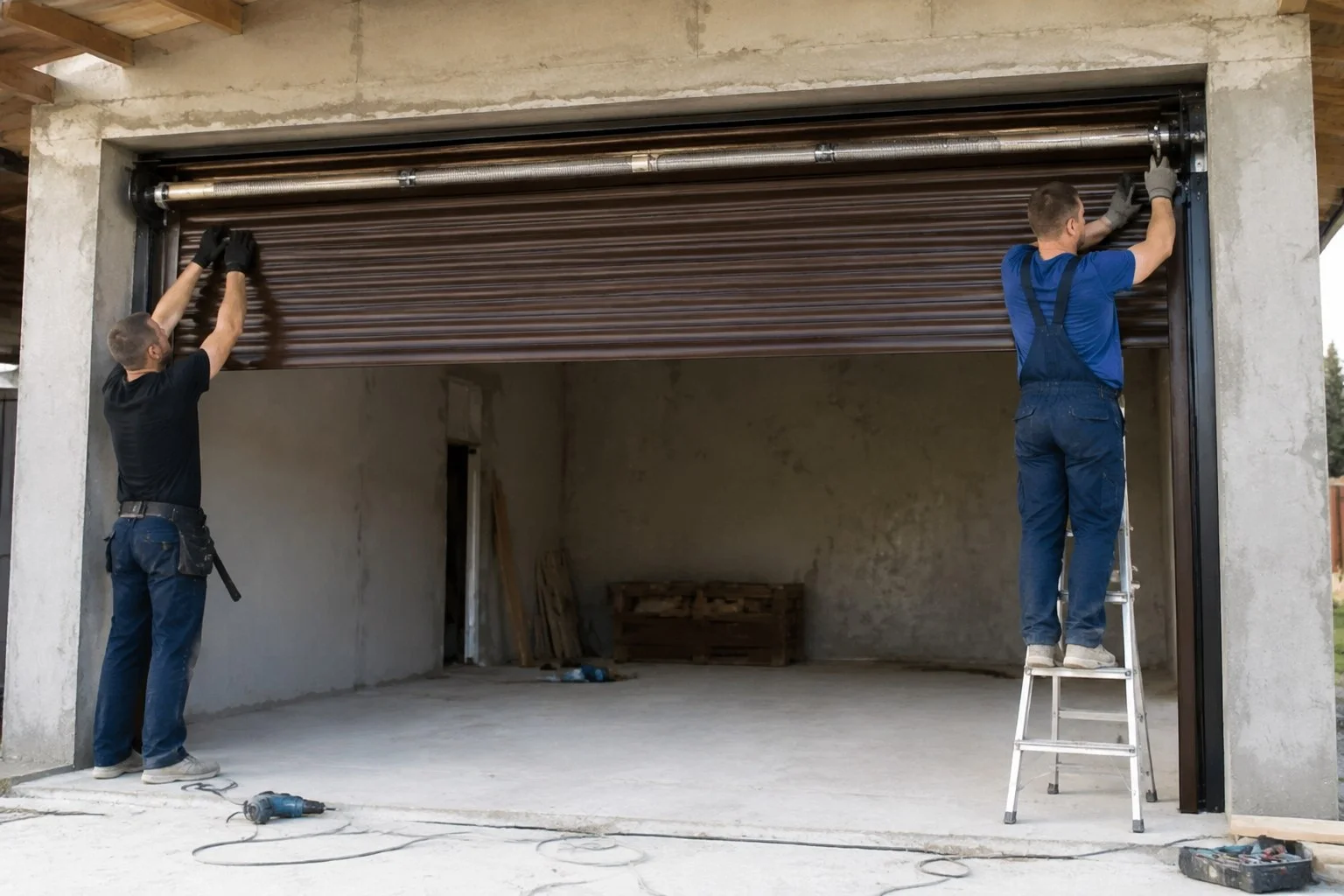

▶ Шаг 3. Монтаж полотна и вала
Вставьте полотно в пазы направляющих шин снизу вверх. Будьте аккуратны: система призвана направлять усилие от двигателя через вал, поэтому категорически запрещено сверлить вал или электропривод - это приведет к разрушению механизма и мгновенной потере гарантии. Присоедините верхнюю ламель к валу с помощью ригельных колец. Необходимо направлять движение полотна руками при первой проверке, чтобы убедиться в плавности хода без заеданий.
▶ Шаг 4. Настройка концевых выключателей
Используя шестигранник из комплекта, отрегулируйте верхнее и нижнее положение. Следует направлять инструмент строго перпендикулярно регулировочным винтам привода. Нижняя точка фиксируется при плотном, но не чрезмерно сильном прилегании нижней планки к полу. Верхняя точка настраивается так, чтобы 1–2 ламели оставались внутри направляющих, полностью скрывая концевой профиль в коробе. Нельзя направлять острые предметы в пазы, чтобы не повредить щеточные уплотнители.
⚡ Электрика, автоматика и безопасность
Современные гаражные рольставни оснащаются валовыми или цепными двигателями. Подъемные механизмы требуют подключения к сети 220В через отдельный автоматический выключатель (обычно 10 А) и УЗО. Кабель (например, ВВГнг 3×1,5) должен быть проложен в гофрированной трубе или кабель-канале.
Критически важные элементы безопасности:
- Система аварийного разблокирования: обязательна для гаража. Это может быть тросик с ручкой или отверстие под воротковый ключ, позволяющее осуществлять подъем полотна вручную при отключении электричества.
- Фотоэлементы: предотвращают закрытие ворот, если в проеме находится человек, животное или автомобиль.
- Защита от поддева: специальные пружины в нижней ламели, не позволяющие поддеть полотно ломом снаружи.
Если ворота установлены правильно, они работают тихо и плавно. Гараж полностью защищен от взлома и погодных условий. Ворота прослужат долго, если регулярно очищать направляющие элементы от пыли, листьев и мусора.
⚠️ Типичные ошибки новичков и их последствия
Многие пытаются сделать все максимально дешево, экономя на качестве крепежа или игнорируя инструкцию. Однако цены на ремонт испорченного механизма или замену погнутого полотна многократно превышают стоимость профессиональных комплектующих с самого начала.
| Параметр | Самостоятельный монтаж (с ошибками) | Профессиональная установка |
|---|---|---|
| Стоимость работ | 0 руб. (только материалы) | Включена в смету |
| Гарантия на монтаж | Отсутствует | До 3–5 лет от производителя |
| Риск ошибок | Высокий (перекос, шум, заклинивание) | Минимальный (контроль качества) |
| Время установки | 1–2 дня (без опыта и спец. инструмента) | 3–5 часов бригадой профессионалов |
Частые ошибки:
- Игнорирование усиления проема: крепление тяжелых систем к слабому пеноблоку без закладных приводит к вырыванию анкеров под нагрузкой.
- Отсутствие запаса по мощности: выбор двигателя «впритык» к весу полотна приводит к перегреву редуктора, особенно зимой, когда смазка густеет.
- Использование неподходящей смазки: применение солидола или литола в направляющих шинах зимой приводит к налипанию пыли и превращению смазки в абразивную пасту. Используйте только силиконовые спреи.
Если ворота требуют сложной интеграции в систему «умный дом» или имеют нестандартные размеры, лучше доверить это специалистам. Ворота должны работать безупречно в любых условиях.
🏁 Заключение: залог долговечной эксплуатации
Сборка роллетных ворот своими силами - задача вполне выполнимая при наличии точных замеров, качественного инструмента и строгого соблюдения технологии. Ключ к успеху - идеальная вертикаль направляющих шин, правильный подбор крепежа под материал стен и грамотная настройка концевых выключателей. Инвестиция времени в качественную предмонтажную подготовку окупается годами беспроблемной эксплуатации. Регулярное обслуживание (очистка и проверка креплений дважды в год) позволит системе прослужить весь заявленный срок.
Однако, если вы цените свое время, хотите избежать рисков неправильного монтажа и получить гарантированно надежный результат с официальной гарантией, рекомендуем обратиться к профессионалам. Компания АО «Автоматические Ворота и Двери» предлагает полный цикл услуг: от бесплатного выезда замерщика и подбора оптимальной конфигурации под ваш гараж до профессионального монтажа, пусконаладочных работ и последующего сервисного обслуживания.
